An Adaptive Tracking Algorithm for Infrared Dim Small Targets in Complex Scenes Based on GLMB Filter
-
摘要:

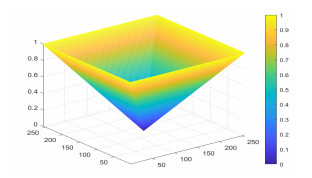

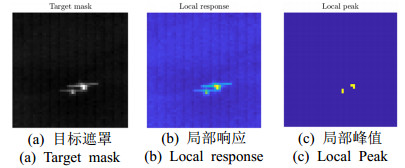

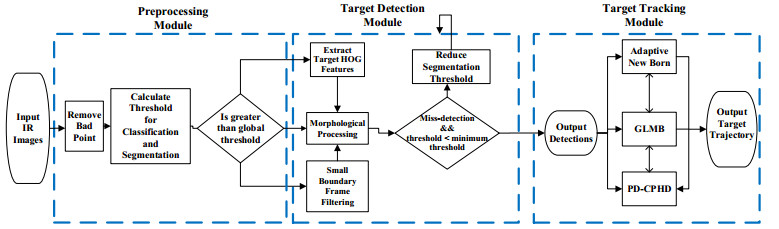

针对红外弱小目标在复杂场景下受到漏检和杂波影响，导致跟踪不连续甚至失效的问题，本文提出一种红外弱小目标自适应跟踪算法。在预处理阶段，为了减少不必要的计算，首先定义一种衡量图像复杂度的算法。然后该算法通过计算红外图像多个特征得到场景复杂度来确认场景类型，再根据场景类型选取对应的检测算法提取目标候选位置、灰度以及局部直方图等特征建立对应的量测模型与似然函数。在目标跟踪阶段，为了自适应地匹配广义标签多伯努利（Generalized Labeled Multi-Bernoulli, GLMB）滤波器的滤波参数，在GLMB的基础上提出一种适应视频图像的新生算法进行航迹起始；针对红外图像序列目标检测概率未知的情况，将未知检测概率的基数化概率假设密度（Cardinality Probability Hypothesis Density, CPHD）滤波器集成到GLMB中实时估计目标检测概率以提升跟踪精度。仿真结果表明，所提出算法能有效地排除量测漏检和虚警的干扰，跟踪不同红外复杂场景下的弱小目标。
-
关键词:
- 红外弱小目标 /
- 广义标签多伯努利滤波 /
- 自适应跟踪 /
- 复杂场景
Abstract:In this study, we propose a robust adaptive tracking algorithm for infrared dim objects that addresses the problem of tracking discontinuities and failures caused by missed detections and clutter in complex scenes. In the pre-processing stage, an algorithm that measures the image complexity eliminates unnecessary calculations. This algorithm determines the scene type by calculating multiple features of the infrared image to obtain the scene complexity, and then selects the corresponding detection algorithm to extract the target candidate location, grayscale and local histogram features. Subsequently, a measurement model and likelihood function are established based on the scene type. In the tracking stage, to flexibly match the filtering parameters of the generalized labeled multi-Bernoulli (GLMB) filter, an adaptive algorithm suitable for video image distribution is proposed for track initiation. Aiming at the unknown detection probability of an infrared image sequence, a cardinality probability hypothesis density (CPHD) filter was integrated into the GLMB to estimate the detection probability of the target in real time, thereby improving the accuracy of the tracker. The simulation results show that the proposed algorithm can effectively track small infrared objects in different complex scenarios.
-
Keywords:
- infrared dim objects /
- GLMB /
- adaptive tracking /
- complex scenario
-
0. 引言
非制冷红外热像仪因其无需制冷、低成本、低功耗、长寿命、重量轻、使用方便灵活等特点，在电力、消防、工业、医疗、安防、交通等民用领域得到广泛的应用。近年来随着非制冷红外焦平面探测器在阵列规模、像元尺寸、噪声等效温差等方面技术提升，非制冷红外热像仪性能满足部分军事需求，有着良好的应用前景。相对于定焦或双视场非制红外冷热像仪，连续变焦非制冷红外热像仪既能在大视场大范围观察又能对感兴趣目标通过持续变焦进行跟踪、识别、锁定等操作，但是由于非制冷红外探测器灵敏度较低，非制冷红外热像仪光学系统F#一般在1左右，因而大倍率连续变焦非制冷红外热像仪存在轻小型化与无热化的难题。
通过分析非制冷红外变焦光学系统相关文献，目前非制冷红外连续变焦光学系统已有较多的研究成果。文献[1]将孔径光阑置于补偿组前表面，采用正组补偿技术，基于1024×768器件实现5片透镜、变焦范围25~75 mm总长125 mm的设计结果；文献[2]将孔径光阑置于后固定组前面，采用正组补偿技术，基于320×320@25 μm器件实现7片透镜变焦范围60~180 mm的设计结果。文献[3]将孔径光阑置于补偿组和后固定组之间，采用正组补偿技术，基于384×288器件实现7片透镜变焦范围10~200 mm、F#为1.3的设计结果。文献[4]将孔径光阑置于后固定组上，采用正组补偿技术，基于320×240器件实现6片透镜变焦范围15~300 mm、F#为2.0的设计结果。文献[5]将孔径光阑置于补偿组上，采用正组补偿技术，基于640×512器件，实现6片透镜，变焦范围20~120 mm、F#在1~1.1之间变化的设计结果。文献[6]将孔径光阑置于补偿组上，采用正组补偿技术，基于1024×768器件实现6片透镜变焦范围25~100 mm、总长≤180 mm、F#在1~1.4之间变化的设计结果。文献[7]将孔径光阑置于补偿组上，采用三组联动变焦技术，基于1024×768器件实现5片透镜变焦范围25~150 mm、F#1.4、总长≤155 mm的设计结果。上述非制冷长波红外连续变焦光学系统设计侧重于大靶面、大倍率、高性能，而在变焦系统轻小型化、无热化设计方面缺少相关分析与说明。
本文采用可变光阑设计技术约束大物镜直径、压缩系统总长实现系统轻小型化；通过红外材料的合理配置及主动补偿的消热差技术，实现连续变焦光学系统在高低温情况下成像清晰，满足军用红外设备严酷的环境适用性性能要求。
1. 两运动组元机械补偿连续变焦原理
通过变倍组和补偿组二个组元同时运动实现变焦距的系统是机械补偿变焦系统中最常用的形式。二组元正组补偿光学系统原理图见图 1所示。
![]()
图 1 正组补偿连续变焦光学系统原理图Figure 1. Principle diagrams of continuous zoom optical system with mechanical compensation图 1中变焦光学系统由前固定组f1′、变倍组f2′、补偿组f3′和后固定组f4′组成。通过改变变倍组与补偿组之间的间隔距离来实现焦距的连续变化和像面的稳定。通常一组透镜作线性移动，另一组透镜作相应的非线性移动。为保证光学系统焦面稳定、成像良好，变倍组和补偿组的移动必须满足如下共轭方程[8]：
$$ {f'_3}\left( {\frac{1}{{{\beta _3}}} + {\beta _3} - \frac{1}{{\beta _3^*}} - \beta _3^*} \right) + {f'_2}\left( {\frac{1}{{{\beta _2}}} + {\beta _2} - \frac{1}{{\beta _2^*}} - \beta _2^*} \right) = 0 $$ (1) 式中：f2′为变倍组的焦距；f3′为补偿组的焦距；β2、β3为变倍组、补偿组初始倍率；β2*、β3*为变倍过程中任一位置上的变倍组、补偿组的倍率。
变倍组初始倍率：
$$ {\beta _2} = \frac{{{{f'}_2}}}{{{{f'}_1} + {{f'}_2} - {d_{12}}}} $$ (2) 补偿组初始放大率：
$$ {\beta _3} = \frac{{{{f'}_3}}}{{{{f'}_3} + {{f'}_2}\left( {1 - {\beta _2}} \right) - {d_{23}}}} $$ (3) 变倍组的倍率：
$$ \beta _2^* = \frac{1}{{\left( {\frac{1}{{{\beta _2}}} - \frac{x}{{{{f'}_2}}}} \right)}} $$ (4) 式中：x为变倍组的位移量，可由下式求得：
$$ x = {f'_2}\left( {\frac{1}{{{\beta _2}}} - \frac{1}{{\beta _2^*}}} \right) $$ (5) 式(1)表明了在变倍过程中β2*、β3*之间存在制约关系，将式(1)改写成如下形式：
$$ β_{3}^{*2}+bβ_{3}^{*}+1＝0 $$ (6) 式中：
$$ b = \frac{{{{f'}_2}}}{{{{f'}_3}}}\left( {\frac{1}{{\beta _2^*}} + \beta _2^* - \frac{1}{{{\beta _2}}} - {\beta _2}} \right) - \left( {\frac{1}{{{\beta _3}}} + {\beta _3}} \right) $$ (7) 解得：
$$ \beta _3^* = \frac{{ - b \pm \sqrt {{b^2} - 4} }}{2} $$ (8) 补偿组的移动量：
$$ y＝l_{3}′－l_{3}^{*}′＝f_{3}′(β_{3}^{*}－β_{3})$$ (9) 前固定组与变倍组间隔：
$$ d_{12}^{*}＝d_{12}+x $$ (10) 变倍组与补偿组间隔：
$$ d_{23}^{*}＝d_{23}－x+y$$ (11) 补偿组与后固定组间隔：
$$ d_{34}^{*}＝d_{34}－y $$ (12) 变焦物镜的变倍比为：
$$ M = \frac{{\beta _2^*\beta _3^*}}{{{\beta _2}{\beta _3}}} $$ (13) 机械补偿连续变焦的高斯光学问题就是确定前固定组、变倍组和补偿组的焦距f1′、f2′和f3′，以及它们的位置状态，即变焦前后各组之间的间隔。
2. 连续变焦光学系统设计
2.1 设计指标
非制冷长波连续变焦光学系统采用640×512非制冷氧化钒焦平面探测器。探测器具体参数如表 1所示。针对表 1所示规格探测器，非制冷长波连续变焦光学系统主要指标见表 2。
表 1 探测器参数Table 1. Parameters of detectorDetector VOx Array scale 640×512 Pixel size/μm 12 NETD/mK ≤40 Spectral response/μm 45518 Thermal response/ms 10 Working temperature/℃ -40 to 80 表 2 光学系统设计指标Table 2. Parameters of optical system designWorking waveband/μm 8 to 12 Zoom ratio 8.5:1 Field of view/° 30×24 to 3.5×2.8 F# 1.2 Focal length/mm 14.3 to 125 Transmittance/% > 72 Working temperature/℃ -40 to 60 2.2 设计过程
首先，根据光学系统设计指标，考虑整个系统各组元焦距分配，由变焦理论模型求解变焦距物镜高斯光学参数。
前固定组大物镜与变倍组及补偿组组成变焦系统的核心，主要承担系统的光焦度变化及校正部分像差，后固定组主要用于消热差消色差。因此在光学系统光焦度分配时，后固定组光焦度取值较为关键，后固定组光焦度过大，则需要较多的透镜组合来校正系统热差与色差，增加系统复杂度及重量。后固定组光焦度过小，则使得系统总长较长，不利于整个系统小型化设计。综合考虑，初步将后固定组倍率设置为0.9，后续分析系统像差及总长情况再作调整。
取变倍组f2′＝－1、f3′＝1.2，长焦时β2′＝－1x、β3′＝－1x，短焦时第一二透镜间隔d12＝0.35；第三四透镜间隔d34＝0.35。
由变焦理论模型编制连续变焦初始结构计算程序，得到变焦距物镜高斯光学参数。计算程序界面如图 2所示。
系统焦距分配结果为：前固定组焦距138.89 mm，变倍组焦距－30.19 mm，补偿组焦距36.23 mm，后固定组焦距313.96 mm。从计算结果中选取系统5个焦距位置进行初步优化，初始间隔分配结果如表 3所示。
表 3 光学系统间隔初始参数Table 3. Parameters of the optical systemmm Focal length 125 95.67 50.84 24.3 13 f1′/f2′ spacing 78.5 73.97 60.4 37.74 10.6 f2′/f3′ spacing 12.08 20.95 42.8 72.52 104 f3′/f4′ spacing 37.58 33.24 24.9 17.9 13.6 其次，考虑系统轻小型化设计。因孔径光阑对系统像差校正难易程度有重要影响，且涉及系统体积、重量、尺寸等方面因素，所以将光阑位置选取作为解决此问题的关键。若将光阑放置在前固定组或变倍组附近，则系统在大视场时，从光阑出射的光束发散角度较大，导致补偿组直径过大，不利于像差校正及系统小型化；若将光阑放置在后固定组附近，则系统在小视场时，光束入瞳位置远离前固定组，导致第一透镜大物镜直径较大，增大系统重量及体积；若光阑设置在补偿组上，当光阑通光口径为定值，则存在随着系统视场变化系统F#跟着变化，将导致变焦过程中探测器焦面辐照度不均匀影响整机增益、亮度参数调整以及大倍率变焦时大视场小F#情况下像差校正困难等问题。
根据以上分析，将光阑设置于变倍组与补偿组之间，采用可变光阑技术，使得光学系统在变焦过程中相对孔径不变即F#恒定。可变光阑居于系统中间既能压缩第一透镜直径，又能约束补偿组和后固定组直径，减少系统重量和体积。
最后，将各组焦距及各组之间长焦、中焦、短焦位置的间隔等各项参数代入ZEMAX光学设计软件，并稍作调整得到系统的初始结构如图 3所示。
考虑该两运动组元系统很难利用四片透镜校正各项像差，采取将单片后固定组镜片分解为两片正负透镜组合结构，该后固定组担负校正系统色差、补偿变焦的剩余像差以及缩短总长及消热差的任务。因此在初始优化设计过程中主要利用前固定组、变倍组、补偿组承担光焦度使得像质尽可能不随焦距的变化而有明显的变化，再利用后固定组平衡变焦核剩余像差[9]。
为了尽可能不增加透镜数量，减轻系统重量及提高光学系统透过率，又要满足连续变焦系统各视场成像清晰度要求，可以通过设置多个高次非球面和二元衍射面，以提供更多的自由度，有利于球差、色差、像散等各类像差的平衡。
2.3 设计结果
在变倍组和补偿组上附加高次非球面用于校正像差，在后固定组上引入二元衍射面用于消色差。通过优化调整各组元透镜的厚度、间隔、曲率半径、非球面以及材料等参数，不断迭代计算，最终得到的设计结果如图 4所示。
光学系统共采用5片透镜，第一透镜是正光焦度的前固定组采用锗单晶材料，用于会聚外部景物光线、压缩变倍组补偿组透镜尺寸；第二透镜为变倍组，采用负光焦度的锗透镜，利用锗高折射率、低色散的特性实现大倍率的变焦，在其第二面附加非球面校正变倍过程中产生的像散；第三透镜为补偿组，采用正光焦度的锗透镜，在其前表面引入高次非球面用于平衡变焦过程中除色差外的其他像差；后固定组主要是用于消色差消热差及校正残留像差，因此在材料选取上，选择具有低的温度折射率系数的硫系玻璃材料和硒化锌材料，并在硒化锌材料上附加一个二元衍射面平衡高色散材料引入的色差。整个系统将后固定组作为调整环节，用于系统主动消热及视距调焦。
由于红外光学材料成本高，所以光学透镜在满足成像质量和加工工艺要求的前提下，尽量做得薄一些，既可降低光学成本又能减轻系统重量。系统最大透镜加工口径为118 mm，光学系统总长为187.5 mm，光学零件总重量为470 g，远摄比（光学系统总长与长焦的比值）为1.5。光学系统布局如图 5所示。
可变光阑位于变倍组和补偿组之间，光阑位置固定。系统在连续变焦过程中光学F#恒定为1.2。系统焦距连续变化范围为14.3~125 mm，对应视场变化范围为30°×24°~3.5°×2.8°，变焦过程中任何一个视场都能保证成像清晰，符合设计指标要求。
2.4 系统像质评价
近年来，流行的光学成像系统像质评价理念不再区分各类单项像差，主要考虑综合像差[10]，如光学调制传递函数和点列图。该连续变焦光学系统主要采用光学传递函数、点列图及畸变进行像质分析。
2.4.1 光学调制传递函数
光学调制传递函数MTF（Modulation Transfer Function）能全面地代表光学系统的成像性质[11]。一个完全没有像差的理想光学系统对应的光学传递函数即是系统传函衍射极限。连续变焦系统光学传递函数如图 6所示，图中分别给出系统5个焦距时的光学传递函数。系统在5个焦距状态下的MTF接近衍射极限，光学系统成像质量清晰，满足系统使用要求。
2.4.2 点列图
点列图SPT（Spot diagram）又称“弥散斑”是物面上一点通过光学系统后对应像面上的光强分布。从点列图可以更直观全面地了解系统的各种像差校正情况。在图 7中分别列出系统5个焦距状态下的点列图。从5个图中得到系统弥散斑最大均方根半径值RMS（Root Mean Square）为8.1 μm，系统成像质量良好满足使用要求。
2.4.3 畸变
畸变是系统主光线与高斯像面的交点与理想像点间的偏离。系统畸变情况如图 8所示，在小视场位置时，最大畸变量为1.55%，在大视场位置时的最大畸变量为4.8%，可知在连续变焦过程中畸变对成像无明显影响。
![]()
图 8 连续变焦光学系统畸变图Figure 8. Optical distortion diagrams of continuous zoom optical system3. 系统分析
3.1 系统二元衍射面分析
二元衍射面由于其在消色差、消热差方面的优异特性，简化了红外光学系统设计，提高了光学系统的成像质量。随着光学加工工艺的进步，利用单点金刚石车削技术加工二元衍射面越来越成熟，二元衍射面在材料受限的红外光学系统中得到广泛应用。
二元衍射面面型结构影响透镜的加工难度及加工成本，因此需分析该二元衍射面的加工难易程度，若超出目前车床加工工艺则要更改透镜材料及光焦度分配、重新优化系统等设置。
该系统在硒化锌材料上引入的二元衍射面参数为Norm Radius＝23 mm，A1＝－168.743，A2＝11.324通过计算得到二元衍射面的环带数为25，环带深度6.83 μm，最小环带间隔宽度为0.498 mm。图 9给出了此二元衍射面的位相及周期同元件直径的关系。该类型二元衍射面利用目前单点金刚石车床加工工艺技术，能制造出满足设计指标要求的光学元件。
![]()
图 9 二元面位相、周期与元件直径的关系Figure 9. Relationship of phase and periods with diameter of the binary optical element在8.0~12.0 μm波段范围内，取中心波长9.6 μm，通过二元衍射面衍射效率公式计算得到工作波段平均衍射效率为95.6%，元件衍射效率如图 10所示。考虑光学零件加工引起的遮挡效应及表面粗糙度造成光束散射等因素[12]，使用波段平均衍射效率约为92%。因此整个光学系统的透过率为5片透镜透过率乘积，经计算该光学系统透过率为：
$$ τ＝0.94×0.96×0.96×0.95×0.92＝0.757 $$ 满足系统光学透过率要求。
3.2 系统无热化分析
非制冷长波连续变焦光学系统无热化设计难点主要在两个方面。一方面是非制冷系统F#小，光学系统焦深较短，随着环境温度的变化，支撑透镜的机械结构部件由于线性膨胀使系统总长产生的离焦量大于焦深，导致成像不清晰。另一方面是长波红外波段可用的光学材料较少，常用的锗单晶温度折射率系数较大，导致光学系统对温度的变化较敏感。两个方面的共同作用使得非制冷变焦系统无热化困难。
该系统采用材料搭配及主动补偿技术使光学系统在－40℃~+60℃温度范围内保持其性能基本不变。通过移动后固定组前组透镜（即第四透镜）来进行主动调焦消热。图 11为系统在长焦125 mm及短焦14.3 mm时在高低温下经补偿后的系统调制传递函数。图 12为系统在长焦125 mm及短焦14.3 mm时在高低温下经补偿后的系统点列图。从高低温传函图及点列图中可看出连续变焦系统在－40℃~60℃范围内成像质量良好，满足使用要求。
![]()
图 11 连续变焦光学系统高低温下传函图Figure 11. MTF curves of continuous zoom optical system at high and low temperatures![]()
图 12 连续变焦光学系统高低温下点列图Figure 12. Spot diagrams of continuous zoom optical system at high and low temperatures3.3 系统可变光阑应用分析
系统可变光阑位置固定于变倍组和补偿组之间。在光学系统变焦范围内取多个焦距值，利用ZEMAX多重仿真，得到光阑通光口径随系统焦距变化的仿真曲线。通过拟合得出光阑直径随焦距的变化情况如图 13所示，拟合公式如下：
$$ D_{g}＝0.2209×f+24.12 $$ (14) 拟合公式(14)表明可变光阑通光口径是系统焦距值的线性函数。利用该公式编制伺服控制程序能顺利实现可变光阑通光口径随系统焦距值实时变化，而系统在变焦过程中的焦距值根据编码器采集实时标定的焦距位置数据进行拟合，因此能够保证连续变焦过程中系统F#恒定。
红外变焦光学中引入可变光阑可以在三个方面发挥作用。一是能压缩大倍率变焦系统物镜尺寸以及光学总长；二是可以在系统消杂光辐射方面发挥特定作用，在可变光阑朝向探测器一侧的光阑叶片上涂覆一层在长波红外波段发射率大于0.95的灰体材料，闭合状态的可变光阑近似一面均匀黑体，结合整机系统的非均匀性校正算法，能够减少光机内部杂散光辐射对系统性能影响，提升整机系统成像效果；三是通过可变光阑调制点扩散函数，可为近年来流行的超分辨率成像技术提供一种新的技术途径。传统的编码孔径超分辨率技术需要更改原有的光学系统以增加调制模式，而基于可变光阑的圆形编码孔径超分辨率方法可通过调节孔径大小实现编码调制，从一组低分辨率图像中重建高分辨率图像[13]。
3.4 系统凸轮曲线计算
连续变焦光学系统设计的最后阶段，即各透镜组的光学结构参数（半径、间隔、材料）确定之后，还需要计算变倍组和补偿组的位移量，从而加工凸轮轨道。
根据高斯光学理论，设变倍组移动距离x，为保证像面不动，则补偿组的位移量y可按下式求得：
$$ \frac{1}{{{{l'}_2} - x}} + \frac{1}{{{{f'}_2}}} = \frac{1}{{l_2^*}} $$ (15) $$ \frac{1}{{l_2^* + x - {d_{{\text{s}}23}} - y}} + \frac{1}{{{{f'}_3}}} = \frac{1}{{{{l'}_3} - y}} $$ (16) 式中：ds23为变倍组与补偿组短焦时的间隔；f2′为变倍组焦距；f3′为补偿组焦距；l2′为变倍组像距；l3′为补偿组像距，消去上述两个公式中的变倍组物距l2*，简化为如下形式：
$$ ay^{2}+by+c＝0 $$ (17) 式中：
$$ a＝l_{2}+f_{2}′－x $$ $$ b＝(l_{3}′－l_{2}+d_{s23}+x)x－(l_{2}+f_{2}′)(l_{3}′－d_{s23})－f_{2}′l_{2} $$ $$ c＝[(d_{s23}+l_{2}－x)(l_{3}′－f_{3}′)－l_{3}′f_{3}′]x $$ 解得：
$$ {y_{1,2}} = \frac{{ - b \pm \sqrt {{b^2} - 4ac} }}{{2a}} $$ (18) 补偿位移量y取两个根中绝对值较小者，如果变倍组移动过程中y无实根，则说明曲线有断裂现象而不能实现连续变焦，光学系统需重新计算、调整、优化等操作。
根据上述求解公式得到该变焦系统凸轮曲线如图 14所示。从图中可知变倍组最大行程为54 mm、补偿组最大行程27.5 mm；补偿组曲线变化平滑，两组曲线可用于凸轮轨道加工。
3.5 系统公差分析
光学系统公差主要来源于制造公差、材料误差、组装公差以及剩下的设计公差。由于各种公差的存在可能造成系统成像质量偏离理想状态，因此光学系统完成设计后，在出加工图纸之前，必须进行公差分析，评估各种公差对系统像质影响、指导后续光学零件加工、光机装调工作。
利用ZEMAX内置公差分析功能，通过默认公差表定义所有可能的公差类型及大小。采用灵敏度分析得到统计的误差评估表。分析影响系统MTF或RMS较大的公差项，调整公差范围，多次迭代分析。
从统计的误差评估表可得出变倍组和补偿组透镜的安装倾斜对成像质量有明显的影响，允许的倾斜偏差角在±0.03°范围内。该系统所允许的公差在中心偏测量仪调校范围内，过往经验表明，经调整、修正后投入装调的光机系统，像质和预期差别不大。
4. 结论
本文通过设计一款5片8.5×正组补偿变光阑连续变焦无热化光学系统，详细阐述了红外连续变焦光学系统设计过程、总结了红外变焦光学设计方法。文中将可变光阑引入非制冷长波红外连续变焦光学系统，不仅有效控制系统物镜直径、压缩系统总长、抑制杂散辐射，而且有望辅助系统实现圆形编码孔径多帧超分辨率成像。该类大倍率轻小型非制冷长波连续变焦光学系统能在导航、搜索、跟踪、警戒、侦察等领域具有广阔的市场前景，推动非制冷红外热像仪进入高端应用产品行列。
-
表 1 红外弱小目标数据集信息表
Table 1 Infrared small target data set information sheet
Dataset Average SCR SCR Variance Description Type 4 3.75 3.646 Close range, two targets, sky background, intersecting flight Simple 6 5.11 1.571 Moving near and far, single target, ground background Simple 8 6.07 0.159 Moving far and near, single target, ground background Complex 9 6.29 17.086 Moving near and far, single target, ground background Complex 13 1.98 0.886 Target moving near and far, single target, weak target, ground background Complex 15 3.42 0.965 Single target, target maneuvering, ground background Complex 17 1.09 0.353 Target moving near and far, single target, weak target, ground background Complex 18 3.32 0.165 Target moving far and near, single target, ground background Complex 20 3.01 1.485 Single target, target maneuvering, sky background Complex 22 2.20 0.150 Target moving far and near, single target, ground background Complex
下载: 导出CSV

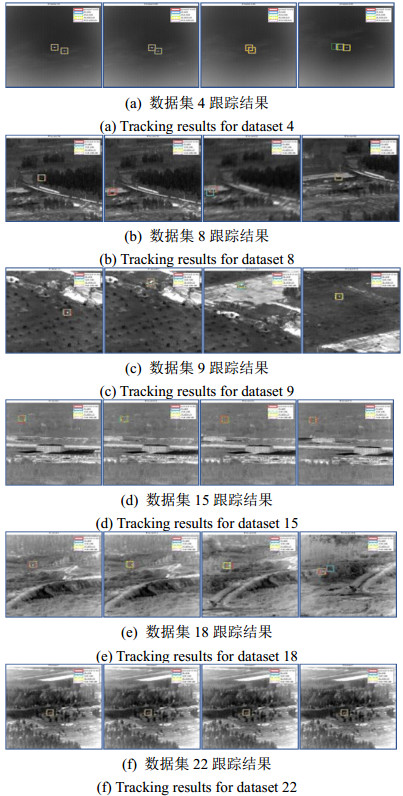

表 2 本文算法在不同数据集下的跟踪结果
Table 2 Tracking results of the proposed algorithm on different datasets
Dataset AMD AFA AR PR Rstd, x Rstd, y 6 8% 2% 95.2% 93.6% 0.43761 0.86444 8 8% 9.5% 97.2% 89.2% 5.3831 2.6797 9 10% 11% 98.8% 92.4% 0.8031 0.8671 13 2% 0% 100% 98.8% 0.5980 0.6135 15 2% 8% 97.2% 86.4% 1.1927 0.6202 17 10.8 6% 100% 67.6% 1.2950 0.9641 18 1.2% 0% 99.6% 99.6% 0.6654 0.5817 20 0% 0% 100% 100% 0.2274 0.2453 22 21.6% 28.4% 96.8% 84.8% 1.2324 0.71792
下载: 导出CSV

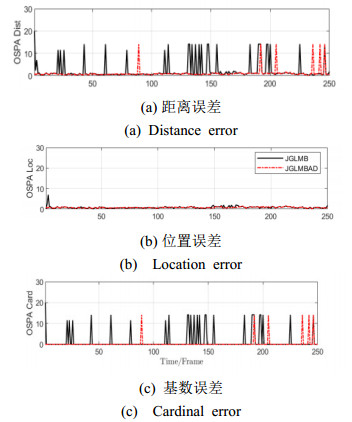

表 3 每个滤波器的平均耗时
Table 3 Average time cost of every filter
s Dataset Filter JLMB JLMBAD JGLMB JGLMBAD 4 3.8125 3.2813 7.625 8.8175 8 2.2031 1.951 2.625 1.6563
下载: 导出CSV
-
[1] 张雪, 梁晓庚. 红外探测器发展需求[J]. 电光与控制, 2013, 20(2): 41-45. https://www.cnki.com.cn/Article/CJFDTOTAL-DGKQ201302013.htm ZHANG Xue, LIANG Xiaogeng. Development of and demands for infrared detectors[J]. Electronics Optics & Control, 2013, 20(2): 41-45. https://www.cnki.com.cn/Article/CJFDTOTAL-DGKQ201302013.htm
[2] 赵琰, 刘荻, 赵凌君, 等. 基于YOLOv3的复杂环境红外弱小目标检测[J]. 航空兵器, 2019, 26(6): 29-34. https://www.cnki.com.cn/Article/CJFDTOTAL-HKBQ201906006.htm ZHAO Yan, LIU Di, ZHAO Lingjun, et al. Infrared dim and small target detection based on YOLOv3 in complex environment[J]. Aero Weapony, 2019, 26(6): 29-34. https://www.cnki.com.cn/Article/CJFDTOTAL-HKBQ201906006.htm
[3] CHEN C L, LI H, WEI Y, et al. A local contrast method for small infrared target detection[J]. IEEE Transactions on Geoscience and Remote Sensing, 2013, 52(1): 574-581.
[4] Aghaziyarati S, Moradi S, Talebi H. Small infrared target detection using absolute average difference weighted by cumulative directional derivatives[J]. Infrared Physics & Technology, 2019, 101: 78-87.
[5] FU J, ZHANG H, WEI H, et al. Small bounding-box filter for small target detection[J]. Optical Engineering, 2021, 60(3): 1-14.
[6] 薛秋条, 宁巧娇, 吴孙勇, 等. 基于JMS-SMC-PHD滤波的检测前跟踪算法[J]. 红外技术, 2020, 42(8): 783-788. http://hwjs.nvir.cn/cn/article/id/hwjs202008013 XUE Qiutiao, NING Qiaojiao, WU Sunyong, et al. A track-before-detect algorithm based on a JMS-SMC-PHD filter[J]. Infrared Technoiogy, 2020, 42(8): 783-788. http://hwjs.nvir.cn/cn/article/id/hwjs202008013
[7] Bocquel M. Random finite sets in multi-target tracking-efficient sequential MCMC implementation[D]. Enschede: Centre for Telematics and Information Technology, 2013: 21-22.
[8] Kim D Y, Vo B N, Vo B T. A labeled random finite set online multi-object tracker for video data[J]. Pattern Recognition, 2019, 90: 377-389. DOI: 10.1016/j.patcog.2019.02.004
[9] XIAO S, MA Y, FAN F, et al. Tracking small targets in infrared image sequences under complex environmental conditions[J]. Infrared Physics & Technology, 2020, 104: 103102.
[10] TAO H, SHEN X, DENG Q. Infrared target tracking algorithm based on Bernoulli filter and support vector machine[C]//International Conference on Information Science and Education (ICISE-IE). IEEE, 2020: 277-281.
[11] 董小虎, 傅瑞罡, 高颖慧, 等. 复杂背景下红外小目标自适应检测跟踪[J]. 航空兵器, 2019, 26(6): 22-28. https://www.cnki.com.cn/Article/CJFDTOTAL-HKBQ201906005.htm DONG Xiaohu, FU Ruigang, GAO Yinghui, et al. Detection and tracking of small infrared targets adaptively in complex background[J]. Aero Weaponry, 2019, 26(6): 22-28. https://www.cnki.com.cn/Article/CJFDTOTAL-HKBQ201906005.htm
[12] SHU C, DING X, FANG C. Histogram of the oriented gradient for face recognition[J]. Tsinghua Science and Technology, 2011, 16(2): 216-224. DOI: 10.1016/S1007-0214(11)70032-3
[13] Eysa R, Hamdulla A. Issues on infrared dim small target detection and tracking[C]//International Conference on Smart Grid and Electrical Automation (ICSGEA). IEEE, 2019: 452-456.
[14] 施天俊, 鲍广震, 王福海, 等. 一种适用于多场景的红外弱小目标检测跟踪算法[J]. 航空兵器, 2020, 26(6): 35-42. https://www.cnki.com.cn/Article/CJFDTOTAL-HKBQ201906007.htm SHI Tianjun, BAO Guangzhen, WANG Fuhai, et al. An infrared small target detection and tracking algorithm applying for multiple scenarios[J]. Aero Weaponry, 2020, 26(6): 35-42. https://www.cnki.com.cn/Article/CJFDTOTAL-HKBQ201906007.htm
[15] Brown C E. Coefficient of Variation[M]. Berlin: Springer, 1998: 155-157.
[16] Horé A, Ziou D. Image quality metrics: PSNR vs. SSIM[C]//20th International Conference on Pattern Recognition, 2010: 2366-2369.
[17] Dubuisson Séverine. Tracking with Particle Filter for High-dimensional Observation and State Spaces[M]. New York: John Wiley & Sons, Inc., 2015.
[18] Derpanis K G. The bhattacharyya measure[J]. Mendeley Computer, 2008, 1(4): 1990-1992.
[19] Mahler R P S, Vo B T, Vo B N. CPHD filtering with unknown clutter rate and detection profile[J]. IEEE Transactions on Signal Processing, 2011, 59(8): 3497-3513. DOI: 10.1109/TSP.2011.2128316
[20] Reuter S, Vo B T, Vo B N, et al. The labeled multi-Bernoulli filter[J]. IEEE Transactions on Signal Processing, 2014, 62(12): 3246-3260. DOI: 10.1109/TSP.2014.2323064
[21] Do C T, Nguyen T T D, et al. Multi-object tracking with an adaptive generalized labeled multi-Bernoulli filter[J]. Signal Processing, 2022, 196: 1-20.
[22] HUI B W, SONG Z Y, FAN H Q, et al. A dataset for dim small target detection and tracking of aircraft in infrared image sequences [DB/OL]. Science Data Bank, 2022 [2022-09-01]. https://www.scidb.cn/en/.
[23] 刘洁, 李小昱, 李培武, 等. 基于近红外光谱的板栗水分检测方法[J]. 农业工程学报, 2010, 26(2): 338-341. https://www.cnki.com.cn/Article/CJFDTOTAL-NYGU201002059.htm LIU Jie, LI Xiaoyu, LI Peiwu, et al. Determination of moisture in chestnuts using near infrared spectroscopy[J]. Transaction of the Chinese Society of Agricultural Engineering, 2010, 26(2): 338-341. https://www.cnki.com.cn/Article/CJFDTOTAL-NYGU201002059.htm
[24] Schuhmacher D, Vo B T, Vo B N. A consistent metric for performance evaluation of multi-object filters[J]. IEEE Transactions on Signal Processing, 2007, 56(8): 3447-3457.
[25] HAO Q, GAO H, JUN G. Variational Bayesian labeled multi-Bernoulli filter with unknown sensor noise statistics[J]. Chinese Journal of Aeronautics, 2016, 29(5): 1378-1384. DOI: 10.1016/j.cja.2016.05.002
