Status and Development of High Spatial Resolution Microchannel Plate
-
摘要: 微通道板（MCP）是超二代、三代微光像增强器中的核心元件之一，其空间分辨能力对于微光像增强器分辨力、传函、光晕（Halo）等性能有重要的影响。基于最先进的超二代和三代像增强器所采用MCP的新技术发展，整理国内外已经开展的研究成果报道，从像增强器成像过程中与MCP直接相关的光电子入射至MCP输入面、MCP电子倍增、倍增电子图像输出3个阶段进行系统梳理分析，明确先进像增强器对于微通道板高空间分辨的具体性能需求。提出国产MCP的发展方向展望：未来几年研制孔径5 μm、开口面积比70%左右、输出电极优化的MCP并批量应用；应用于超二代像增强器的MCP需要开展小孔径扩口以及电子减速膜等新技术研究，使MCP开口面积比达到90%以上、像增强器传函与对比度性能显著提升；应用于三代像增强器的MCP需要开展低放气、低离子反馈MCP研究以支撑无膜三代像增强器的研发，抑制Halo、提高信噪比，在实现无膜MCP的基础上，扩口技术、输入增强膜层技术、电子减速膜等MCP技术均有应用于三代像增强器中的潜力。Abstract: Microchannel plates (MCP) are the core components of super GEN Ⅱ and GEN Ⅲ low-light-level image intensifiers. The spatial resolution has a significant effect on the resolution, transmission, and halo performance of low-light-level image intensifiers. The research results at home and abroad are reviewed based on the new technology development of the MCP used by the most advanced super GEN Ⅱ and GEN Ⅲ intensifiers. The specific performance requirements of advanced image intensifiers for the high spatial resolution of microchannel plates are verified by a systematic analysis of the three stages of photon input to the MCP surface, MCP electron multiplication, and multiplication electron image output in the imaging process of the image intensifier. The development trends of domestic MCP is put forward: the MCP with an aperture of 5 μm, an opening area ratio of approximately 70% and optimized output electrode will be developed and applied in batch in the next few years. The MCP applied to the super GEN Ⅱ image intensifier needs to conduct research on new technologies such as a small aperture funnel MCP technology and electron deceleration film, so that the MCP opening area ratio can reach more than 90% and the modulation transfer function and contrast performance of the image intensifier can be significantly improved. MCP with a low outgassing and low ion feedback are needed in the research to support the unfilmed GEN Ⅲ, which can inhibit Halo and improve the signal-to-noise ratio. Based on the unfilmed intensifier, the funnel MCP technology, input enhancement film technology, and electron deceleration film technology have the potential to be used in GEN Ⅲ intensifier.
-
0. 引言
微通道板（microchannel plate，MCP）是一种大面阵、具有高空间分辨特性的电子倍增器，可直接探测带荷粒子、电子、X射线和UV光子等，主要作为核心元件用于微光像增强器中。随着高性能超二代、三代微光像增强器的发展，性能不断提升，对MCP的要求也逐渐提高，其中MCP的空间分辨性能是关键性能之一，对于像增强器的分辨力、传函、光晕（Halo）等性能指标有重要的影响[1-7]。
近年来，高空间分辨微通道板的研究对于像增强器的性能提升有着重要的贡献。在世界范围内，超二代像增强器技术以法国Photonis为代表，其最新产品为2019年发布的4G+微光像增强器，信噪比达到30以上，分辨力达到72 lp/mm以上，品质因子FOM（FOM＝信噪比×分辨力）达到2300以上。4G+像增强器采用了一种新的MCP技术，能够极大地提升微光像增强器的对比度、传函（modulation transfer function, MTF）性能[8]。三代像增强器发展历程中，美国一直占据领先地位，L3 Harris公司的MX11769高性能三代微光像增强器，采用了无膜MCP，Halo得到了显著的抑制，同时信噪比达到33以上，分辨力达到72 lp/mm以上，FOM达到2376以上。目前美国空军已采用装备此型号像增强器的夜视仪，以便在最激烈的战场环境下获得更好的目标探测和识别能力[9]。
超二代像增强器、三代像增强器高性能产品分辨力性能均达到了72 lp/mm以上，同时在传函、Halo等方面也有明显的提升，这些改进均与MCP的改进及空间分辨性能的提升密不可分。本文在分析国外先进像增强器所采用的高空间分辨MCP基础上，以光电子成像过程MCP直接相关的3个阶段进行分类：光电子入射至MCP输入面、MCP电子倍增、倍增电子图像输出，介绍目前已有的研究工作，提出进一步提高微通道板空间分辨性能的技术途径。
1. 光电子入射至MCP输入面
理想情况下，入射至通道内的光电子得到倍增放大并输出，入射至通道壁表面的电子被电极材料吸收。实际过程中，在MCP与阴极之间还会存在光子反射以及电子散射，影响像增强器空间分辨性能，尤其是采用了输入增强膜的MCP以及制作了防离子反馈膜的MCP。
1.1 光子在MCP输入面的反射

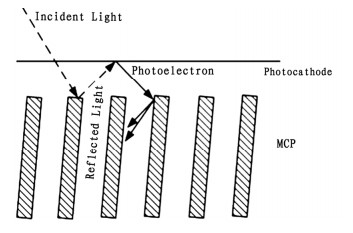

像增强器光电阴极通常具有一定的光透过率，从阴极透射过来的光子在MCP输入面会产生一定的反射，光子反射至阴极产生新的光电子，位置已偏离了最初的位置，被称为光子散射噪声，如图 1所示。光子散射噪声占总散射噪声的20%，对于空间分辨性能有一定影响[10]。从微通道板方面抑制光子散射的措施主要方向为：降低输入面电极反射率、扩大MCP开口面积比。
通过使用电子束蒸发取代电阻加热蒸发制作MCP输入面电极，反射率可降低1%~2%，达到4%~5%，并且膜厚加厚可降低反射率[11]。制作防离子反馈膜之后，MCP输入面反射率可降低2.5%左右[10]。传统工艺制作的小孔径MCP开口面积比能够达到65%以上，但很难超过70%。MCP扩口技术已研究多年，因工艺技术难度大，目前仅滨松能提供孔径12 μm、尺寸φ18 mm~φ50 mm的扩口MCP[12]。近年来，采用干法刻蚀技术进行MCP扩口也有理论研究报道[13]，加工原理如图 2所示，为小孔径MCP的扩口提供了新的可能选择。
1.2 电子在MCP输入面的散射

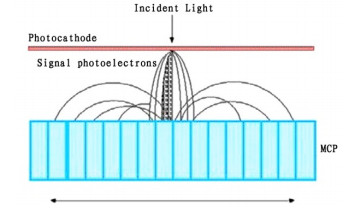

微通道板开口面积比60%，从光电阴极发出的光电子有60%直接进入通道内被接收，其余的40%与MCP非开口区域碰撞并发生相互作用[14]，如图 3所示，产生弹性散射、非弹性散射、二次电子发射等，对分辨力[15]、传函、Halo均有一定的影响，尤其是三代像增强器具有防离子反馈膜的MCP以及高性能超二代像增强器中具有输入增强功能膜层的MCP。
1.2.1 Halo
像增强器在动态光线条件工作时，场景中最亮的点周围会显示“光晕”即Halo，使部分或者整个图像“白化”，影响视场质量。造成Halo的主要原因是光电子在MCP非开口区域的电子散射[16]，尤其是弹性散射以及非弹性散射中能量较高的电子。Halo的直径大约是阴极与MCP间距的4倍[17]。
相较于超二代像增强器，三代像增强器中由于使用了防离子反馈膜，Halo更大、更明亮。美国在标准三代管基础上进行技术革新，采用了自动门控电源以及无膜MCP技术，研制出NGEOS Halo Free I2，Halo有显著改善[7]，如图 4所示。在减小阴极与MCP间距、采用无膜MCP的基础上，开口面积比达到70%以上的扩口MCP应用能够进一步抑制Halo。
1.2.2 传函与分辨力

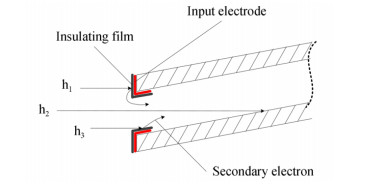

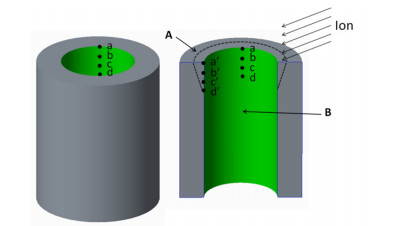

超二代像增强器性能提升研究中，李晓峰等提出了在微通道板输入端镀制绝缘层的方法，以提高微通道板输入信号的利用率[18]，结构如图 5所示。

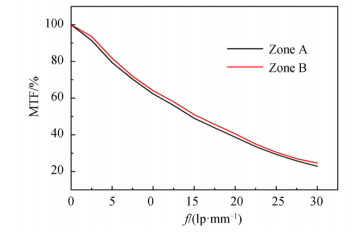

在MCP输入面A区域镀制了SiO2、TiO2、Y2O3、Al2O3材料，相较于未镀膜的B区域，MCP镀膜区域增益提升幅度分别为：12%、16%、24%、35%。相应的，在微通道板增益提高的同时，像增强器的分辨力和调制传递函数会降低，如图 6所示，并且绝缘层的二次电子发射系数越高，分辨力和调制传递函数降低的比例越大，但微通道板分辨力和调制传递函数降低的比例远低于增益提高的比例。

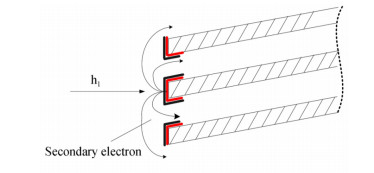

A区分辨力以及MTF较低的原因是MCP入射电子束h1产生的二次电子会进入相邻通道，如图 7所示。进入相邻通道内的电子会叠加在对准通道孔的入射电子束h2中，使输入信号失真，降低其对比度，所以对A区的分辨力和MTF会有一定的影响。
在MCP输入端镀制一层具有高二次电子发射系数的MgO膜层，增益可提高1倍以上，同时像增强器信噪比可提升16.8%；但是分辨力下降约4 lp/mm~10 lp/mm，降幅达到10%。MgO输入增强膜对于电子的倍增能力和探测效率的提升具有良好的应用前景。如果将其应用于成像观察中，需考虑采取其他办法弥补所损失的分辨力[19]。具有大开口面积比的小孔径扩口MCP，可显著降低入射电子流与MCP输入面非开口区域的碰撞概率，能够解决高二次电子发射输入增强膜应用过程中所遇到的分辨力、传函损失的问题。
2. MCP电子倍增过程
光电子进入通道内进行倍增的过程中，电子被限制在一个通道内，不同通道之间的信号不会出现串扰。MCP倍增过程影响空间分辨性能的主要参数是孔径与孔间距，二者以开口面积比关联起来；同时还涉及到MCP斜切角。
2.1 MCP孔径/孔间距对分辨力、传函的影响
微通道板的空间分辨力取决于通道尺寸。理论极限分辨力定义为每毫米内通道阵列的阵列数[1]：
$$ R = \frac{{1000}}{{\sqrt 3 \times {d_{\rm{c}}}}} $$ (1) 式中：R为极限分辨力；dc为孔间距。
微通道板的传函为[20]：
$$ {\rm{MTF}} = 2\left| {\frac{{{J_1}(2{\rm{ \mathsf{ π}}} fD)}}{{2{\rm{ \mathsf{ π}}} fD}}} \right| $$ (2) 式中：J1为一阶贝塞尔函数；D为通道孔径。

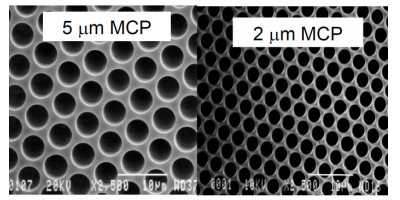

从理论计算公式可以看出，通道孔径、孔间距越小，分辨力、传函性能越高。实际实验中，微通道板孔径对于分辨力的影响非常大。L3公司将孔径2 μm、孔间距3 μm的微通道板与常规的孔径5 μm、孔间距6 μm的微通道板进行制管对比实验[21]，5 μm孔径与2 μm孔径MCP对比如图 8所示。

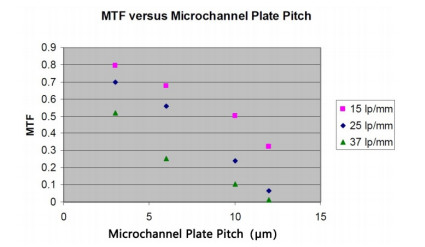

测试了不同孔间距MCP制管后的传函，如图 9所示。对3 μm孔间距MCP制管实测MTF曲线的最小二乘拟合表明MTF为3.4% @ 86 lp/mm。

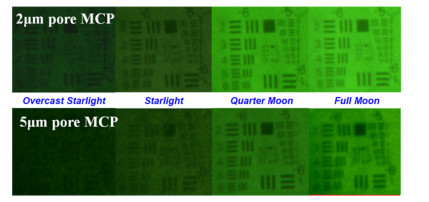

相较于大孔径，小孔径MCP分辨力的提升有利于在低照度下提供更好的对比度，如图 10所示。MTF测试结果表明，单独像增强器自身分辨力性能的提升，能够转化为整个探测系统的空间分辨能力。
![]()
针对像增强器分辨力提升需求，MCP孔径需要不断缩小，立足于国内现有基础，近几年的发展目标是实现孔径5 μm、开口面积比70%左右的MCP成熟批量应用，并进行孔径减小至4.5 μm甚至4 μm的可行性论证、预研。
2.2 MCP斜切角对传函的影响
不同斜切角对于传函性能的影响，由Y.Wang报道的理论模拟计算结果[22]：

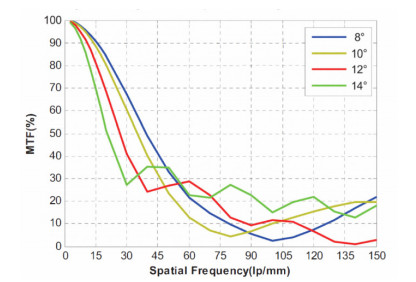

4种不同斜切角MCP对应MTF如图 11所示，－3 dB MTF（MTF＝50%）可以反映图像增强器的整体图像质量。由图 11可知－3dB MTFs分别为39.52 lp/mm、35.17 1p/mm、26.69 lp/mm、20.62 lp/mm，偏置角分别为8°、10°、12°、14°。实际研究工作开展时，需要对斜切角参数进行制管验证，平衡分辨力、信噪比、固定图案噪声性能参数。
3. 倍增电子图像输出
微通道板孔间距参数确定时，像增强器的空间分辨力很大程度上取决于微通道板与荧光屏的距离，主要原因在于MCP单个通道输出的电子呈一定的角度分布逐渐弥散，距离荧光屏越远，弥散程度越大，同时影响了分辨力与传函性能[23]。为了最大限度地提高微通道板的分辨力，通常采用“末端损失”方法，即微通道板输出面金属膜层深入到通道内一定程度，使出射电子的掠出角减小，以便达到汇聚出射电子的目的。近年来，关于“末端损失”方法的改进以及新的方法均有报道。
3.1 输出电极优化
3.1.1 增镀高功函数金属膜层

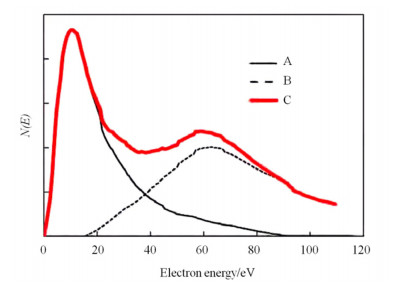

MCP输出的电子能力有一定的分布，如图 12所示，A曲线为来源于MCP输出电极的电子分布，B曲线为来源于MCP通道内壁的电子分布，C为两种分布的合成。输出电子的能量越低则速度越低，在径向的速度分量也低，最终的电子云弥散半径越小，有利于获得更高的分辨力。在输出面已镀制NiCr电极的基础上，再蒸镀一层具有高功函数的金属膜层覆盖原来的电极，能够提高MCP输出电极的逸出功，获得能量更低的电子[24-25]。
分别开展了镀Ag、Pt的试验，其中镀Ag分辨力能够提升6.6%，镀Pt分辨力能够提升13%，相应的增益分别降低为未增镀膜层的74%、33%，需要更高增益的MCP以平衡增益、分辨力性能。
3.1.2 膜层调控与构造“陷阱”

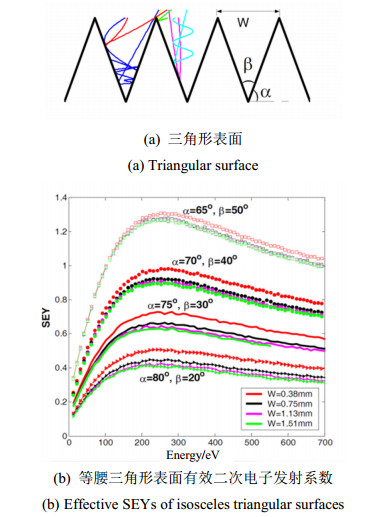

对于二次电子发射的抑制，还可以采取调控表面结构，构造沟槽或者粗糙表面，降低表面二次电子发射系数。L. Wang等构造模型如图 13所示[26]。
![]()

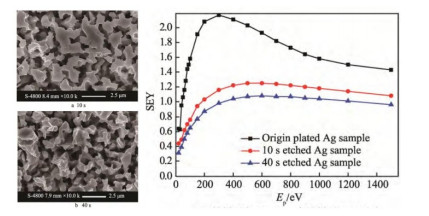

胡天存等研究了基于ZnO阵列的银表面二次电子发射抑制研究[27]、王丹等研究了金纳米结构表面二次电子发射特性[28]、贺永宁等研究了铝合金表面粗糙化处理及二次电子抑制特性研究[29]。铝合金表面粗糙化工作中，从图 14可以看出，表面越粗糙，二次电子发射系数越低，是提升分辨力的一种研究方向。
![]()
3.2 电子减速膜新技术
在“末端损失”方法减弱输出电子束弥散方法之外，Photonis公司提出了一种新的技术[30]，能够显著提升传函与对比度。结合Photonis官网资料，此技术可能已经应用于其最新产品4G+像增强器中。该项技术需要在MCP输出面与荧光屏之间制作一层半导体或者绝缘体薄膜，带隙大于等于1 eV，其中晶体结构中载流子扩散长度不低于薄膜厚度的50%，面向荧光屏的表面具有负电子亲和势。按照其功能作用可以将这个功能膜层称为“电子减速膜”：通过在像增强器中引入此薄膜，从电子倍增器发射的电子云可以被释放到薄膜中，电子在薄膜中损失至少相当一部分多余的能量，从而在导带上流动，实际上，电子可以变成热化电子。热化电子迁移至朝向荧光屏一侧进行再发射，离开薄膜的电子具有低能量和小的能量分布（例如，小于1 eV），如图 15(b)所示，电子横向弥散的程度显著低于图 15(a)。因此，离开薄膜的电子可以以很小的径向速度穿过阳极间隙。径向速度小的优点是电子可以沿直线向阳极移动。因此，阳极间隙的MTF可以得到改善。
![]()

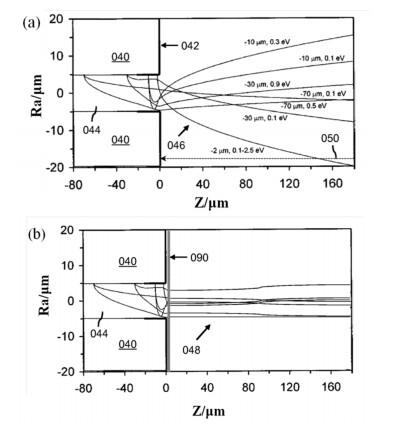

图 15 MCP输出电子轨迹示意图：(a) 无电子减速膜，(b) 有电子减速膜Figure 15. Schematic diagram of output electron trajectory of MCP: (a) without electron deceleration film, (b) with electron deceleration film4. 结论
国产超二代像增强器、三代像增强器在追赶国际先进水平的过程中，需要不断提高MCP高空间分辨性能，二者所需有一定的共性要求：MCP孔径不断缩小，近几年发展目标是实现孔径5 μm、开口面积比70%左右的MCP成熟批量应用，并进行孔径减小至4.5 μm甚至4 μm的可行性论证、预研；输出电极方面，以“末端损失”为主方向，通过电极膜层调控构造“陷阱”，进一步地约束输出电子束的弥散范围，提高空间分辨能力，支撑像增强器分辨力批量达到72 lp/mm，甚至一定比例达到76 lp/mm。
不同的是，超二代像增强器中应用的微通道板需要研究的新技术包括小孔径扩口微通道板制备与应用技术以及新概念电子减速膜新技术。三代像增强器中应用的微通道板的一个主要方向应是低放气量、低离子反馈的无膜微通道板研制，支撑发展无膜三代像增强器，能够显著抑制Halo、提高信噪比等，在此基础上，微通道板的技术发展将与超二代像增强器中应用的微通道板趋于相同，包括扩口MCP、输入增强膜层、输出面的电子减速膜等，均能得到应用。
-
![]()
![]()
![]()
-
[1] 潘京生. 微通道板及其主要特征性能[J]. 应用光学, 2004, 25(5): 25-29. https://www.cnki.com.cn/Article/CJFDTOTAL-YYGX200405008.htm PAN Jingsheng. Microchannel plates and its main characteristics[J]. Journal of Applied Optics, 2004, 25(5): 25-29. https://www.cnki.com.cn/Article/CJFDTOTAL-YYGX200405008.htm
[2] 潘京生. 像增强器的迭代性能及其评价标准[J]. 红外技术, 2020, 42(6): 509-518. http://hwjs.nvir.cn/article/id/hwjs202006001 PAN Jingsheng. Image intensifier upgraded performance and evaluation standard[J]. Infrared Technology, 2020, 42(6): 509-518. http://hwjs.nvir.cn/article/id/hwjs202006001
[3] 程宏昌, 石峰, 李周奎, 等. 微光夜视器件划代方法初探[J]. 应用光学, 2021, 42(6): 1092-1011. https://www.cnki.com.cn/Article/CJFDTOTAL-YYGX202106023.htm CHENG Hongchang, SHI Feng, LI Zhoukui, et al. Preliminary study on distinguishment method of low-level-light night vision devices[J]. Journal of Applied Optics, 2021, 42(6): 1092-1101. https://www.cnki.com.cn/Article/CJFDTOTAL-YYGX202106023.htm
[4] 李晓峰, 赵恒, 张彦云, 等. 高性能超二代像增强器及发展[J]. 红外技术, 2021, 43(9): 811-816. http://hwjs.nvir.cn/article/id/5a0a0141-171d-410c-bb3f-ac14dc76e189 LI Xiaofeng, ZHAO Heng, ZHANG Yanyun, et al. High performance super second generation image intensifier and its further development[J]. Infrared Technology, 2021, 43(9): 811-816. http://hwjs.nvir.cn/article/id/5a0a0141-171d-410c-bb3f-ac14dc76e189
[5] Bosch L A. Image intensifier tube performance is what matters[C]//Image Intensifiers and Applications Ⅱ of SPIE, 2000, 4128: 65-78.
[6] Haque M J, Muntjir M. Night vision technology: an overview[J]. International Journal of Computer Applications, 2017, 167(13): 37-42. DOI: 10.5120/ijca2017914562
[7] Estrera J P, Ostromek T E, Bacarella A V, et al. Advanced image intensifier night vision system technologies: status and summary 2002[C]//Low-Light-Level and Real-Time Imaging Systems, Components, and Applications of SPIE, 2003, 4796: 49-59.
[8] Photonis Corp. 4G+ Image Intensifier Tube [EB/OL]. https://www.photonis.com/system/files/2021-05/210507%20Leaflet%2042B_0.pdf 2022-6-15.
[9] L3Harris Technologies, Inc. AN/PVS-31C–BNVD [EB/OL]. https://ww.l3harris.com/sites/default/files/2020-09/cs-ivs-an-pvs-31c-bnvdatasheet_0.pdf. 2022-6-15.
[10] 郭雅宁. 微通道板输入面光子反射特性研究[D]. 长春: 长春理工大学, 2018. GUO Yaning. Study on Photon Reflection Characteristic of Input Surface of Microchannel Plate[D]. Changchun: Changchun University of Science and Technology, 2018.
[11] 刘术林, 匡蕾, 孙建宁, 等. 降低微通道板输入面电极反射率的技术途径[J]. 应用光学, 2011, 32(2): 296-299. https://www.cnki.com.cn/Article/CJFDTOTAL-YYGX201102025.htm LIU Shulin, KUANG Lei, SUN Jianning, et al. Technical solution on reducing reflectance of MCP inputsurface electrode[J]. Journal of Applied Optics, 2011, 32(2): 296-299. https://www.cnki.com.cn/Article/CJFDTOTAL-YYGX201102025.htm
[12] Hamamatsu Photonics K. K. MCP assembly[EB/OL]. http://www.hamamatsu.com.cn/UserFiles/upload/file/20212021/MCP.pdf 2022-6-15.
[13] 邱祥彪, 闵信杰, 金戈, 等. 采用干法刻蚀进行微通道板扩口理论模型研究[J]. 红外技术, 2022, 44(8): 818-823. http://hwjs.nvir.cn/article/id/3a4581d2-bc9b-427e-9aaf-ae217c7218c6 QIU Xiangbiao, MIN Xinjie, JIN Ge, et al. Theoretical model of funnel microchannel plate fabricated through dry etching[J]. Infrared Technology, 2022, 44(8): 818-823. http://hwjs.nvir.cn/article/id/3a4581d2-bc9b-427e-9aaf-ae217c7218c6
[14] 程耀进, 石峰, 郭晖, 等. MCP参数对微光像增强器分辨力影响研究[J]. 应用光学, 2010, 31(2): 292-296. DOI: 10.3969/j.issn.1002-2082.2010.02.028 CHENG Yaojin, SHI Feng, GUO Hui, et al. Effect of MCP parameters on resolution of image intensifier[J]. Journal of Applied Optics, 2010, 31(2): 292-296. DOI: 10.3969/j.issn.1002-2082.2010.02.028
[15] 顾燕. 电子散射对微光像增强器分辨力的影响研究[D]. 南京: 南京理工大学, 2009. GU Yan. Effect of Electron Scattering on Resolution of LLL Image Intensifier[D]. Nanjing: Nanjing University of Technology, 2009.
[16] Photonis Corp. Technical note: Halo[EB/OL]. https://www.photonis.com/system/files/2019-03/Halo.pdf 2022-6-15.
[17] Estrera J P, Ostromek T E, Bacarella A V, et al. Advanced image intensifier night vision system technologies: status and summary 2002[C]//SPIE, 2003, 4796: 49-60.
[18] 李晓峰, 李廷涛, 曾进能, 等. 微通道板输入信号利用率提高研究[J]. 光子学报, 2020, 49(3): 0325002. https://www.cnki.com.cn/Article/CJFDTOTAL-GZXB202003022.htm LI Xiaofeng, LI Tingtao, ZENG Jinneng, et al. Study on the improvement of input signal utilization of MCP[J]. Acta Photonica Sinica, 2020, 49(3): 0325002. https://www.cnki.com.cn/Article/CJFDTOTAL-GZXB202003022.htm
[19] 曾进能, 李廷涛, 常乐, 等. MCP输入增强膜对像增强器主要性能的影响研究[J]. 红外技术, 2020, 42(8): 735-741. http://hwjs.nvir.cn/article/id/hwjs202008005 ZENG Jinneng, LI Tingtao, CHANG Le, et al. Effect of MCP input enhancement film on image intensifier performance[J]. Infrared Technology, 2020, 42(8): 735-741. http://hwjs.nvir.cn/article/id/hwjs202008005
[20] Csorba I I P. Modulation transfer function (MTF) of image intensifier tubes[C]//Assessment of Imaging Systems Ⅱ of SPIE, 1981, 274: 42-51.
[21] Glesener J, Estrera J. Two micron pore size MCP-based image intensifiers[C]//Optical Components and Materials Ⅶ of SPIE, 2010, 7598: 310-315.
[22] WANG Y, YANG G W, CHANG B K. Effect of changing the MCP's bias angle on resolution of image intensifier[C]//2010 8th International Vacuum Electron Sources Conference and Nanocarbon of IEEE, 2010: 244-246.
[23] Hoenderken T H, Hagen C W, Barth J E, et al. Influence of the microchannel plate and anode gap parameters on the spatial resolution of an image intensifier[J]. Journal of Vacuum Science & Technology B: Microelectronics and Nanometer Structures Processing, Measurement, and Phenomena, 2001, 19(3): 843-850.
[24] 李晓峰, 常乐, 曾进能, 等. 微通道板分辨力提高研究[J]. 光子学报, 2019, 48(12): 1223002. https://www.cnki.com.cn/Article/CJFDTOTAL-GZXB201912016.htm LI Xiaofeng, CHANG Le, ZENG Jinneng, et al. Study on resolution improvement of microchannel plate[J]. Acta Photonica Sinica, 2019, 48(12): 1223002. https://www.cnki.com.cn/Article/CJFDTOTAL-GZXB201912016.htm
[25] Koshida N, Kiuchi Y. Influence of output electron energy distribution of microchannel plates on the resolution of image intensifiers[J]. Advances in Electronics and Electron Physics., 1988, 74: 79-85.
[26] WANG L, BANE K, CHEN C, et al. Suppression of secondary electron emission using triangular grooved surface in the ILC dipole and wiggler magnets[C]//2007 IEEE Particle Accelerator Conference (PAC) of IEEE, 2007: 4234-4236.
[27] 胡天存, 曹猛, 鲍艳, 等. 基于ZnO阵列的银表面二次电子发射抑制技术[J]. 中国空间科学技术, 2017, 37(2): 54-60. https://www.cnki.com.cn/Article/CJFDTOTAL-ZGKJ201702008.htm HU Tiancun, CAO Meng, BAO Yan, et al. Technique for inhibiting secondary electron emission of silver based on ZnO array[J]. Chinese Space Science and Technology, 2017, 37(2): 54-60. https://www.cnki.com.cn/Article/CJFDTOTAL-ZGKJ201702008.htm
[28] 王丹, 贺永宁, 叶鸣, 等. 金纳米结构表面二次电子发射特性[J]. 物理学报, 2018, 67(8): 087902. https://www.cnki.com.cn/Article/CJFDTOTAL-WLXB201808023.htm WANG Dan, HE Yongning, YE Ming, et al. Secondary electron emission characteristics of gold nanostructures[J]. Acta Phys. Sin., 2018, 67(8): 087902. https://www.cnki.com.cn/Article/CJFDTOTAL-WLXB201808023.htm
[29] 贺永宁, 王丹, 叶鸣, 等. 铝合金镀银表面粗糙化处理方法及其SEY抑制机理[J]. 表面技术, 2018, 47(5): 1-8. https://www.cnki.com.cn/Article/CJFDTOTAL-BMJS201805003.htm HE Yongning, WANG Dan, YE Ming, et al. Roughening method and SEY inhibition mechanism of aluminium alloy silver plated surface[J]. Surface Technology, 2018, 47(5): 1-8. https://www.cnki.com.cn/Article/CJFDTOTAL-BMJS201805003.htm
[30] Gert Otto Nützel. Image intensifier for night vision device: US 10, 886, 095 B2 [P]. United States, 2021-1-5.
