Analysis of the Influence of Installation Errors of an Infrared Stabilized Platform on Line-of-sight Angular Velocity
-

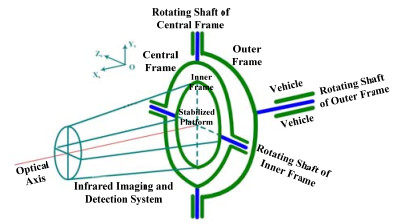

摘要: 框架式稳定平台中的装调误差影响视线角速度的测量精度。给出了框架轴系偏差的数学描述，在此基础上研究了轴系偏差和陀螺敏感轴交叉耦合情况下三自由度框架式红外稳定平台对视线角速度的计算方法。并比较了这两类装调误差对视线角速度测量精度影响的大小。仿真结果表明，通过对装调误差补偿，视线角速度的测量精度可显著改善。所得结果对新型框架式稳定平台系统的误差指标分配具有重要的参考价值。Abstract: Installation errors of a stabilized platform with a frame structure affect the calculation accuracy of the line-of-sight (LOS) angular velocity. Mathematical descriptions for the axis system deviation of frames are given. Based on these, calculation methods for a three degree- of-freedom infrared stabilized platform are studied under the conditions of axis system deviation and cross coupling of sensitive axes of gyros. The influences on the measuring accuracy of LOS angular velocity caused by these two kinds of installation errors are compared. It is shown by simulation results that compensating for installation errors can effectively improve the measuring accuracy of LOS angular velocity. The results are important for error index decomposition for the design of a late-model-stabilized platform with a frame structure.
-
Keywords:
- stabilized platform /
- installation error /
- axis system /
- LOS angular velocity
-
0. 引言
侦察车辆通常装备有集成高清CCD摄像机、红外热像仪的光电云台，以便于昼夜实时获取侦察车辆周边态势。为了减少观察盲区，获取更远范围的视场，通常将光电云台置于升降式桅杆顶端。受限于重量、成本和技术限制，升降式桅杆一般都为空心结构，这导致桅杆结构刚度明显低于车辆安装基面。光电云台安装于桅杆顶端后，云台方位向的加减速切换以及不同的速度控制方式易使桅杆产生挠曲变形[1]，载体车辆发动机的振动也会传递到桅杆上，这将加剧桅杆振动，导致光电云台视场模糊，严重时甚至导致光电云台转动异常。
通过对光电云台共振原因进行分析，结合观测到的光电云台共振时的速度时域波形，对升降式光电云台的共振现象有了进一步认识。为了解决这一问题，文中分别采用了速度环添加巴特沃斯低通滤波器、速度环添加陷波滤波器、速度环采用自抗扰控制方式来抑制共振。实验结果表明采用自抗扰控制方式可以实现在无需降低光电云台动态性能的前提下，仍能具有良好的共振抑制效果。
1. 共振原理分析
光电云台安装于倒伏升降式桅杆顶部，倒伏升降式桅杆基座安装于车辆载体表面，系统安装连接关系示意图如图 1所示。
云台方位电机采用了正弦波永磁同步电机，由于云台重心与桅杆轴向不一定完全重合以及桅杆自身结构刚度不足，当云台方位向转动时，桅杆会不可避免地产生柔性形变，此时可将桅杆和光电云台统一视为一个二质量柔性伺服系统进行分析[2]，该简化模型如图 2所示。
电机和负载侧动力学方程：
$$ \left\{ \begin{array}{l} {J_{\rm{M}}}\frac{{{\text{d}}{\omega _1}}}{{{\rm{d}}t}} = {T_{\rm{e}}} - {f_1}{\omega _1} - {T_{\text{s}}} \\ {J_{\rm{L}}}\frac{{{\rm{d}}{\omega _2}}}{{{\rm{d}}t}} = {T_{\rm{s}}} - {f_2}{\omega _2} - {T_{\rm{L}}} \\ {\omega _1} = \mathop {{\theta _1}}\limits^ {\bullet} \\ {\omega _2} = \mathop {{\theta _2}}\limits^ {\bullet} \\ {\theta _{\text{s}}} = {\theta _1} - {\theta _2} \\ {T_{\text{s}}} = {f_{\text{s}}}\frac{{{\text{d}}{\theta _{{s}}}}}{{{\rm{d}}t}} + {K_{\rm{s}}}{\theta _{\text{s}}} \end{array} \right. $$ (1) 式中：Te为电机输出转矩；Ts为连接轴转矩；TL为负载扰动转矩；JM为电机惯量；JL为负载惯量；θ1为电机转角；θs为连接轴转角；θ2为负载转角；ω1为电机转速；ω2为负载转速；f1为电机阻尼系数；fs为连接轴阻尼系数；f2为负载阻尼系数；Ks为连接轴刚度系数。
忽略电机、负载的阻尼系数以及负载的扰动转矩影响，由式(1)可得到负载转速和电机转矩的传递函数为：
$$ \frac{{{\omega _{\text{2}}}}}{{{T_{\text{e}}}}} = \frac{{{f_{\rm{s}}}s + {K_{\rm{s}}}}}{{{J_{\rm{M}}}{J_{\rm{L}}}{s^3} + ({J_{\rm{M}}} + {J_{\rm{L}}})({f_{\rm{s}}}s + {K_{\rm{s}}})s}} $$ (2) 由式(2)可知系统零点存在一组谐振频率${\omega _{\text{z}}} = \sqrt {\frac{{{K_{\rm{s}}}}}{{{f_{\rm{s}}}}}} $使系统产生共振，极点存在一组反谐振频率$ {\omega }_{\text{p}}=\sqrt{\frac{{K}_{{\rm{s}}}({J}_{{\rm{M}}}+{J}_{{\rm{L}}})}{{J}_{{\rm{M}}}{J}_{{\rm{L}}}}} $使系统不响应任何输入。一旦有相应频率的激励信号，系统在这两个频率点将易发生机械共振[3]。
2. 共振抑制方式介绍
2.1 速度环添加巴特沃斯滤波器
巴特沃斯滤波器在相同阶数的滤波器中，具有最大斜率的衰减，且在波特图幅频特性中不产生凸峰，因此在控制系统中被经常采用[4]。文中采用阻尼比为0.707的二阶巴特沃斯低通滤波器为：
$$ {G_{\text{b}}}(s) = \frac{{\omega _{\text{n}}^2}}{{{s^2} + \sqrt 2 {\omega _{\rm{n}}}s + \omega _{\rm{n}}^2}} $$ (3) 将巴特沃斯滤波器添加到速度环中，用于对采用M法（即通过在固定时间间隔获得的转角差值求商）取得的电机转速进行滤波，如图 3所示。
2.2 速度环添加陷波滤波器
陷波滤波器是一种带阻滤波器，它可将陷波中心频率附近的频率点的输入幅值衰减到对系统的影响最小，而对陷波频带以外的频率信号基本没有影响[5]。因此是一种得到广泛应用的机械共振抑制方法。一种常用的陷波滤波器传递函数表达式为：
$$ \left\{ {\begin{array}{*{20}{l}} {{G_x}(s) = \frac{{a{s^2} + cs + 1}}{{a{s^2} + bs + 1}}} \\ {a = \frac{1}{{\omega _{{n}}^2}}\mathop {\mathop {}\limits^{} }\limits^{} \mathop {\mathop {}\limits^{} }\limits^{} \mathop {\mathop {}\limits^{} }\limits^{} \mathop {\mathop {}\limits^{} }\limits^{} \mathop {\mathop {}\limits^{} }\limits^{} \mathop {\mathop {}\limits^{} }\limits^{} \mathop {\mathop {}\limits^{} }\limits^{} \mathop {\mathop {}\limits^{} }\limits^{} } \\ {b = {B_\omega }a\mathop {\mathop {}\limits^{} }\limits^{} \mathop {\mathop {}\limits^{} }\limits^{} \mathop {\mathop {}\limits^{} }\limits^{} \mathop {\mathop {}\limits^{} }\limits^{} \mathop {\mathop {}\limits^{} }\limits^{} \mathop {\mathop {}\limits^{} }\limits^{} \mathop {\mathop {}\limits^{} }\limits^{} \mathop {\mathop {}\limits^{} }\limits^{} } \\ {c = b \cdot {{10}^{(\frac{{{D_\omega }}}{{20}})}}\mathop {\mathop {}\limits^{} }\limits^{} \mathop {\mathop {}\limits^{} }\limits^{} \mathop {\mathop {}\limits^{} }\limits^{} \mathop {\mathop {}\limits^{} }\limits^{} } \end{array}} \right. $$ (4) 式中：ωn为陷波频率；Bω为陷波滤波器的陷波带宽；Dω为陷波滤波器的陷波深度。
ωn的值应根据系统共振频率进行调整，以使得陷波滤波器可以将共振频率抑制住；通过调整陷波带宽Bω值和陷波滤波器深度Dω可以影响陷波滤波器作用频带宽窄和幅频特性下陷深度深浅；应合理设置这3个值，使陷波滤波器既能有效抑制共振频率又能对其他频率不产生影响[6]。
将陷波滤波器串入速度环输出环节如图 4所示，以整定速度环输出即电流环的给定输入，实现抑制光电云台机械共振的目的。
2.3 速度环添加自抗扰控制
将速度环控制律由比例积分（proportional integral, PI）控制器方式改为线性自抗扰控制方式（linear active disturbance rejection control, LADRC），光电云台控制原理如图 5所示。
LADRC的优势在于它将系统内外部的各种扰动和未知量统一视为一个总扰动，通过一个线性扩张状态观测器去估计该总扰动，并通过控制律实时进行补偿[7-8]。而升降式光电云台的共振扰动可视为一个未知的扰动量，可通过LADRC方式对其进行抑制。
式(2)可改写为：
$$ \left\{ {\begin{array}{*{20}{l}} {\mathop y\limits^{ \bullet \bullet \bullet } + {a_1}\mathop y\limits^{ \bullet \bullet } + {a_2}\mathop y\limits^ {\bullet} = {b_0}\mathop u\limits^ {\bullet} + {b_1}u + f} \\ {{a_1} = \frac{{({J_{\rm{M}}} + {J_{\text{L}}}{\text{)}}{f_{\rm{s}}}}}{{{J_{\rm{M}}}{J_{\text{L}}}}}\mathop {\mathop {}\limits^{} }\limits^{} \mathop {\mathop {}\limits^{} }\limits^{} \mathop {\mathop {}\limits^{} }\limits^{} \mathop {\mathop {}\limits^{} }\limits^{} \mathop {\mathop {}\limits^{} }\limits^{} \mathop {\mathop {}\limits^{} }\limits^{} \mathop {\mathop {}\limits^{} }\limits^{} \mathop {\mathop {}\limits^{} }\limits^{} } \\ {{a_{\text{2}}} = \frac{{({J_{\rm{M}}} + {J_{\text{L}}}{\text{)}}{K_{\rm{s}}}}}{{{J_{\rm{M}}}{J_{\text{L}}}}}\mathop {\mathop {}\limits^{} }\limits^{} \mathop {\mathop {}\limits^{} }\limits^{} \mathop {\mathop {}\limits^{} }\limits^{} \mathop {\mathop {}\limits^{} }\limits^{} \mathop {\mathop {}\limits^{} }\limits^{} \mathop {\mathop {}\limits^{} }\limits^{} \mathop {\mathop {}\limits^{} }\limits^{} } \\ {{b_0} = \frac{{{f_{\text{s}}}}}{{{J_{\rm{M}}}{J_{\text{L}}}}}\mathop {\mathop {}\limits^{} }\limits^{} \mathop {\mathop {}\limits^{} }\limits^{} \mathop {\mathop {}\limits^{} }\limits^{} \mathop {\mathop {}\limits^{} }\limits^{} \mathop {\mathop {}\limits^{} }\limits^{} \mathop {\mathop {}\limits^{} }\limits^{} \mathop {\mathop {}\limits^{} }\limits^{} \mathop {\mathop {}\limits^{} }\limits^{} \mathop {\mathop {}\limits^{} }\limits^{} \mathop {\mathop {}\limits^{} }\limits^{} \mathop {\mathop {}\limits^{} }\limits^{} \mathop {\mathop {}\limits^{} }\limits^{} } \\ {{b_1} = \frac{{{K_{\text{s}}}}}{{{J_{\rm{M}}}{J_{\text{L}}}}}\mathop {\mathop {}\limits^{} }\limits^{} \mathop {\mathop {}\limits^{} }\limits^{} \mathop {\mathop {}\limits^{} }\limits^{} \mathop {\mathop {}\limits^{} }\limits^{} \mathop {\mathop {}\limits^{} }\limits^{} \mathop {\mathop {}\limits^{} }\limits^{} \mathop {\mathop {}\limits^{} }\limits^{} \mathop {\mathop {}\limits^{} }\limits^{} \mathop {\mathop {}\limits^{} }\limits^{} \mathop {\mathop {}\limits^{} }\limits^{} \mathop {\mathop {}\limits^{} }\limits^{} \mathop {\mathop {}\limits^{} }\limits^{} } \end{array}} \right. $$ (5) 式中：y为电机转速ω2；u为电机转矩Te；系统f为外部扰动量。
式(5)可进一步改写为：
$$ \begin{array}{l}\stackrel{••}{y}={\displaystyle \int （{b}_{0}\stackrel{•}{u}+{b}_{1}u+f-{a}_{1}\stackrel{••}{y}-{a}_{\text{2}}\stackrel{•}{y}）\stackrel{}{}}\\ \;\; ={b}_{0}u+{\displaystyle \int ({b}_{1}u+f-{a}_{1}\stackrel{••}{y}-{a}_{\text{2}}\stackrel{•}{y})}\\ \;\; ={b}_{0}u+f{'}\stackrel{}{}\stackrel{}{}\stackrel{}{}\stackrel{}{}\stackrel{}{}\stackrel{}{}\stackrel{}{}\stackrel{}{}\stackrel{}{}\stackrel{}{}\stackrel{}{}\stackrel{}{}\stackrel{}{}\end{array} $$ (6) 其中$f' = \int {({b_1}u + f - {a_1}\mathop y\limits^{ \bullet \bullet } - {a_{\text{2}}}\mathop y\limits^ {\bullet} )} $视为总扰动。
取x1＝ω2，${x_{\text{2}}} = \frac{{{\text{d}}{\omega _{\text{2}}}}}{{{\rm{d}}t}}$，x3＝f′，建立系统的状态方程：
$$ \left\{ {\begin{array}{*{20}{l}} {\left[ {\begin{array}{*{20}{c}} {{{\mathop x\limits^ {\bullet} }_1}} \\ {{{\mathop x\limits^ {\bullet} }_2}} \\ {{{\mathop x\limits^ {\bullet} }_3}} \end{array}} \right] = \left[ {\begin{array}{*{20}{c}} 0&1&0 \\ 0&0&1 \\ 0&0&0 \end{array}} \right]\left[ {\begin{array}{*{20}{c}} {{x_1}} \\ {{x_2}} \\ {{x_3}} \end{array}} \right] + \left[ {\begin{array}{*{20}{c}} 0 \\ {{b_0}} \\ 0 \end{array}} \right]u + \left[ {\begin{array}{*{20}{c}} 0 \\ 0 \\ {\text{1}} \end{array}} \right]\mathop {f{{'}}}\limits^ {\bullet} } \\ {y = [\begin{array}{*{20}{c}} 0&0&1 \end{array}]\left[ {\begin{array}{*{20}{c}} {{x_1}} \\ {{x_2}} \\ {{x_3}} \end{array}} \right]\mathop {}\limits^{} \mathop {}\limits^{} \mathop {}\limits^{} \mathop {}\limits^{} \mathop {}\limits^{} \mathop {}\limits^{} \mathop {}\limits^{} \mathop {}\limits^{} \mathop {}\limits^{} \mathop {}\limits^{} \mathop {}\limits^{} \mathop {}\limits^{} } \end{array}} \right. $$ (7) 对应可建立系统的扩张状态观测器为：
$$ \left\{ {\begin{array}{*{20}{c}} {\left[ {\begin{array}{*{20}{c}} {{{\mathop z\limits^ {\bullet} }_1}} \\ {{{\mathop z\limits^ {\bullet} }_2}} \\ {{{\mathop z\limits^ {\bullet} }_3}} \end{array}} \right] = \left[ {\begin{array}{*{20}{c}} 0&1&0 \\ 0&0&1 \\ 0&0&0 \end{array}} \right]\left[ {\begin{array}{*{20}{c}} {{z_1}} \\ {{z_2}} \\ {{z_3}} \end{array}} \right] + \left[ {\begin{array}{*{20}{c}} 0 \\ {\mathop {{b_0}}\limits^{\wedge} } \\ 0 \end{array}} \right]u + \left[ {\begin{array}{*{20}{c}} {{\beta _1}} \\ {{\beta _2}} \\ {{\beta _3}} \end{array}} \right]({x_1} - {z_1})} \end{array}} \right. $$ (8) 式中：z1、z2、z3分别为x1、x2、x3的观测量；$\mathop {{b_{\text{0}}}}\limits^{\wedge} $为b0的观测值。
控制律采用的比例微分控制器为：
$$ \left\{ {\begin{array}{*{20}{l}} {\begin{array}{*{20}{l}} {{u_0} = {K_{\rm{p}}}({\omega ^{\text{*}}} - \hat \omega ) + {K_{\rm{d}}}(\mathop {{\omega ^{\text{*}}}}\limits^ {\bullet} - \hat \omega )} \\ {u = \frac{{{u_0} - {f^{'}}}}{{{{\hat b}_0}}}\mathop {}\limits^{} \mathop {}\limits^{} \mathop {}\limits^{} \mathop {}\limits^{} \mathop {}\limits^{} \mathop {}\limits^{} \mathop {}\limits^{} \mathop {}\limits^{} \mathop {}\limits^{} \mathop {}\limits^{} \mathop {}\limits^{} \mathop {}\limits^{} } \end{array}} \end{array}} \right. $$ (9) 式中：ω∗为速度环给定转速；$\hat \omega $为扩展状态观测器观测到的负载转速。
3. 测试结果
光电云台方位向采用J110LWX004型无刷力矩电机和J90XFS001型双通道旋转变压器，采用的电机和旋转变压器参数见表 1。
表 1 电机和旋转变压器参数Table 1. Motor and rotary transformer parametersJ110LWX004 type motor J90XFS001 type rotary transformer Stall torque 1.5 N·m Excitation voltage 4 V Stall current 2 A Excitation frequency 2000 Hz No-load speed 240 rpm Polar number contrast 1:32 Torque coefficient 0.75 N·m/A Precision < 30″ Phase resistance 3.4 Ω Phase inductance 7.5 mH 速度环给定转速ω∗＝5°/s，测试速度环采用PI控制器和负载速度反馈采用250 Hz一阶低通滤波器时处于升起状态下光电云台方位向速度响应情况，速度环响应曲线如图 6所示。
![]()
图 6 PI+一阶250 Hz低通滤波器速度响应曲线Figure 6. PI + first-order 250 Hz low-pass filter speed response curves可见转速达到5°/s后，云台迅速进入了共振状态，已经无法正常工作。
速度环仍采用PI控制器，负载速度反馈采用二阶250 Hz巴特沃斯滤波器后，处于升起状态下光电云台方位向速度响应曲线如图 7所示。
![]()
图 7 PI+二阶250 Hz巴特沃斯滤波器速度响应曲线Figure 7. PI + second-order 250 Hz butterworth filter speed response curves可见云台方位速度环共振现象有所减弱，但云台仍处于共振状态不能正常工作。
将巴特沃斯滤波器截止频率设为60 Hz后，分别测试云台给定速度为0.5°/s、5°/s、30°/s时云台方位向速度响应曲线，如图 8所示。0.5°/s子图中小图为稳态误差段局部放大图。5°/s、30°/s子图中左侧小图为上升时间段局部放大图，右侧小图为稳态误差段局部放大图。
![]()
图 8 PI+二阶60 Hz巴特沃斯滤波器速度响应曲线Figure 8. PI + second-order 60Hz butterworth filter speed response curves可见此时云台方位向均可以正常工作，阶跃响应超调和稳态误差都较小，但较小的滤波频率会影响云台的动态性能，实际会影响云台方位向刚度。
由图 6，通过离线分析，速度环共振频率约为170 Hz，设计共振频率点为170 Hz，带宽20 Hz，深度－60 db的陷波滤波器。速度环采用PI控制器和负载速度反馈采用200 Hz一阶低通滤波器时，速度环串入该陷波滤波器后，采集处于升起状态下光电云台方位向给定速度分别为0.5°/s、5°/s、30°/s时的速度响应情况，速度环响应曲线如图 9所示。5°/s子图中左侧小图为上升时间段局部放大图，右侧小图为稳态误差段局部放大图。
可见速度环在转速较低时尚能保持正常运行，一旦转速较高受到较强激励时很容易再次发生共振。随着云台方位向的转动，云台方位向运行位置的共振频率点有所变化，使云台难以保持在其他位置也正常运行，单纯的陷波滤波器难以适应该系统的要求。也可通过在方位向多个位置进行共振频率测定方式，标注多个共振频率点，但随着桅杆长时间使用后结构上进一步松动老化，共振频率又会发生变化，难以保证光电云台系统持续运行正常。
可见云台方位向工作正常，没有发生共振现象。
分别对比给定速度为0.5°/s、5°/s、30°/s时，采用LADRC+一阶250 Hz低通滤波器方式、采用PI控制器+二阶60 Hz巴特沃斯滤波器方式、采用PI控制器+陷波滤波器方式时的速度阶跃响应曲线，对比结果如表 2所示。
表 2 不同给定转速阶跃响应情况对照表Table 2. Table of step response at different given speedGiven speed Method Rise time Adjustment time Over-shoot Steady state error 0.5°/s LADRC Fastest Fastest Minimum ±22% Butterworth filter Middle Middle Max ±30% Notch filter Slowest Slowest Middle ±32% 5°/s LADRC 53 ms 135 ms 11% ±4% Butterworth filter 77 ms 240 ms 10% ±2% Notch filter 106 ms 310 ms 9% ±6.4% 30°/s LADRC 45 ms 128 ms 8.6% ±0.7% Butterworth filter 55 ms 174 ms 7.6% ±1.2% Notch filter - - - - 由于给定速度为0.5°/s时，响应曲线稳态误差较大，因此此时仅对比响应快慢，不给出具体量化结果。由于使用陷波滤波器时，给定速度为30°/s时，系统发生共振，不给出此时的具体量化结果。
速度环采用LADRC控制器和负载速度反馈采用250 Hz一阶低通滤波器时，采集处于升起状态下光电云台方位向给定速度分别为0.5°/s、5°/s、30°/s时的速度响应情况，速度环响应曲线如图 10所示。5°/s、30°/s子图中左侧小图为上升时间段局部放大图，右侧小图为稳态误差段局部放大图。
![]()
图 10 LADRC+一阶低通滤波器速度响应曲线Figure 10. LADRC+ first-order low-pass filter speed response curves可见采用LADRC+一阶250 Hz低通滤波器方式响应速度优于其他两种方式。在稳态误差上采用LADRC+一阶250 Hz低通滤波器方式略大于采用PI控制器+二阶60 Hz巴特沃斯滤波器方式，实际中可以考虑LADRC与二阶巴特沃斯滤波器方式进行结合使用。
通过在云台方位轴心20 cm处增加一个2 kg的配重测试采用LADRC+一阶250 Hz低通滤波器方式时系统的鲁棒性，给定速度为0.5°/s、5°/s、30°/s时，增加配重前后阶跃响应对比情况如图 11所示。5°/s、30°/s子图中左侧小图为上升时间段局部放大图，右侧小图为稳态误差段局部放大图。
![]()
图 11 采用LADRC增加配重前后速度响应曲线Figure 11. Speed response curves before and after adding the counterweight used LADRC在不同的给定速度下，增加配重前后的速度阶跃响应超调有所增加，给定转速为5°/s时超调增加了5%，给定转速为30°/s时，超调增加了2.6%。调节时间和稳态误差基本一致。
通过将给定速度分别置为5°/s、10°/s、－0°/s和－5°/s，观察增加配重前后系统的动态响应情况，如图 12所示。
![]()
图 12 采用LADRC增加配重前后变速响应曲线Figure 12. Variable speed response curves before and after adding the counterweight used LADRC结合图 11、图 12综合对比，可见采用LADRC方式当系统发生结构变化也能以较好的性能正常工作，具有较好的鲁棒性。
4. 结束语
文中针对车载升降式光电云台在桅杆升起后云台方位向转动时容易共振的情况，通过对比巴特沃斯滤波器、陷波滤波器和自抗扰控制方式对云台共振的抑制效果，总结出了适用于车载升降式光电云台共振抑制的方法，可在升降式光电云台使用领域得到广泛应用。
-
![]()

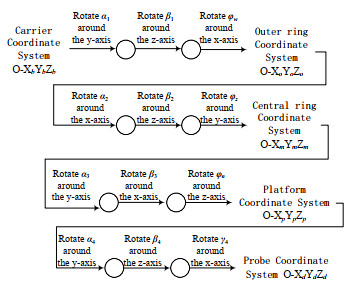

图 3 框架轴系偏差时各坐标系之间的变换关系
Figure 3. Transformation of coordinate systems with axis system deviation
![]()

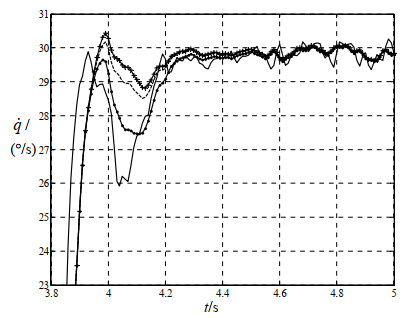

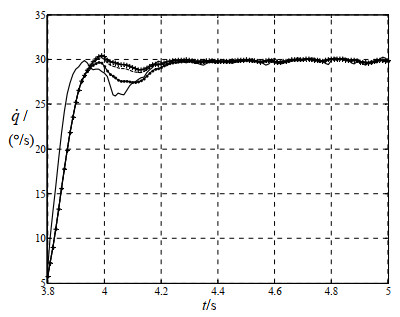

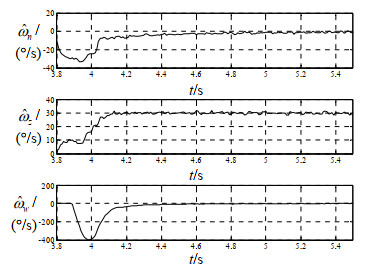

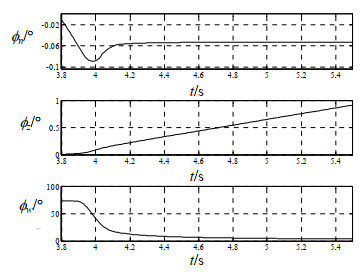

图 6 仿真结果比较图
Figure 6. Comparison with simulation results (solid line shows the result of neglecting all errors; dash dot line shows the result of neglecting alignment error of gyros; dash line shows the result of neglecting axis system deviation; solid line with "+" shows the result of considering all errors)
表 1 装调误差参数设置
Table 1 Parameters setting of installation errors
Axis system deviation /° Alignment error of gyros/° (α1, β1) (α2, β2) (α3, β3) (α4, β4, γ4) (α5, β5) (α6, β6) (α7, β7) 1 (0, 0) (0, 0) (0, 0) (0, 0, 0) (0, 0) (0, 0) (0, 0) 2 (0, －0.02) (0.02, 0.1) (－0.03, 0) (0.03, 0.08, 2.5) (0, 0) (0, 0) (0, 0) 3 (0, 0) (0, 0) (0, 0) (0, 0, 0) (－0.05, 0.04) (0.03, －0.4) (－0.02, 0.1) 4 (0, －0.02) (0.02, 0.1) (－0.03, 0) (0.03, 0.08, 2.5) (－0.05, 0.04) (0.03, －0.4) (－0.02, 0.1)
下载: 导出CSV
-
[1] 张平, 董小萌, 付奎生, 等. 机载/弹载视觉导引稳定平台的建模与控制[M]. 北京: 国防工业出版社, 2011. ZHANG Ping, DONG Xiaomeng, FU Kuisheng, et al. Modeling and Control of Airborne/Missile-Borne Vsion-Guidance Sabilized Platform [M]. Beijing: National defense industry press, 2011.
[2] 王涛, 朱明超, 訚胜利, 等. 稳定平台轴系精度对视轴指向误差的影响分析[J]. 红外与激光工程, 2011, 40(11): 2265-2269. DOI: 10.3969/j.issn.1007-2276.2011.11.038 WANG Tao, ZHU Mingchao, YIN Shengli, et al. Analysis of LOS pointing error derived from precision of shafting in stabilization mechanism[J]. Infrared and Laser Engineering, 2011, 40(11): 2265-2269. DOI: 10.3969/j.issn.1007-2276.2011.11.038
[3] 李岩, 范大鹏. 视轴稳定平台的装配误差机理分析与仿真[J]. 中国惯性技术学报, 2007, 15(1): 35-38. https://www.cnki.com.cn/Article/CJFDTOTAL-ZGXJ200701009.htm LI Yan, FAN Dapeng. Analysis and simulation on assembling-error mechanism for gyro-stabilization platform[J]. Journal of Chinese Inertial Technology, 2007, 15(1): 35-38. https://www.cnki.com.cn/Article/CJFDTOTAL-ZGXJ200701009.htm
[4] 李岩, 张智永, 范大鹏. 陀螺安装误差影响视轴稳定平台精度的机理研究[J]. 光电工程, 2007, 34(9): 10-15, 29. https://www.cnki.com.cn/Article/CJFDTOTAL-GDGC200709005.htm LI Yan, ZHANG Zhiyong, FAN Dapeng. Principle of the effect of gyro misalignment on the stabilization platforms accuracy[J]. Opto-Electronic Engineering, 2007, 34(9): 10-15, 29. https://www.cnki.com.cn/Article/CJFDTOTAL-GDGC200709005.htm
[5] 付奎生, 孟卫华. 三轴稳定跟踪平台旋转耦合问题的分析与改进[J]. 航空兵器, 2010(4): 7-9. https://www.cnki.com.cn/Article/CJFDTOTAL-HKBQ201004003.htm FU Kuisheng, MENG Weihua. Analysis and improvement of channels coupling problem of three-axis stabilized and tracking platform[J]. Aero Weaponry, 2010(4): 7-9. https://www.cnki.com.cn/Article/CJFDTOTAL-HKBQ201004003.htm
[6] 张延顺, 朱如意, 房建成. 航空遥感用惯性稳定平台动力学耦合分析[J]. 中国惯性技术学报, 2011, 19(5): 505-509. https://www.cnki.com.cn/Article/CJFDTOTAL-ZGXJ201105000.htm ZHANG Yanshun, ZHU Ruyi, FANG Jiancheng. Analysis on dynamics coupling of inertial stabilized platform for aerial remote sensing[J]. Journal of Chinese Inertial Technology, 2011, 19(5): 505-509. https://www.cnki.com.cn/Article/CJFDTOTAL-ZGXJ201105000.htm
[7] 熊伟, 丁海山, 付奎生. 陀螺敏感轴交叉耦合对视线角速度的影响分析[J]. 计测技术, 2012, 35(5): 8-12. https://www.cnki.com.cn/Article/CJFDTOTAL-HKJC201205002.htm XIONG Wei, DING Haishan, FU Kuisheng. Analysis of influence of the cross sensitive axes on the angular rate of stabilized platform[J]. Metrology & Measurement Technology, 2012, 35(5): 8-12. https://www.cnki.com.cn/Article/CJFDTOTAL-HKJC201205002.htm
