基于近红外图像处理的便携式干眼诊断仪研究

魏琪, 李杰, 邱选兵, 马晋, 李帅伟, 郭古青, 李传亮, 尚建平

魏琪, 李杰, 邱选兵, 马晋, 李帅伟, 郭古青, 李传亮, 尚建平. 基于近红外图像处理的便携式干眼诊断仪研究[J]. 红外技术, 2023, 45(2): 217-222.
引用本文: 魏琪, 李杰, 邱选兵, 马晋, 李帅伟, 郭古青, 李传亮, 尚建平. 基于近红外图像处理的便携式干眼诊断仪研究[J]. 红外技术, 2023, 45(2): 217-222.
WEI Qi, LI Jie, QIU Xuanbing, MA Jin, LI Shuaiwei, GUO Guqing, LI Chuanliang, SHANG Jianping. Portable Dry Eye Diagnosis Instrument Using Near-infrared Image Procession[J]. Infrared Technology , 2023, 45(2): 217-222.
Citation: WEI Qi, LI Jie, QIU Xuanbing, MA Jin, LI Shuaiwei, GUO Guqing, LI Chuanliang, SHANG Jianping. Portable Dry Eye Diagnosis Instrument Using Near-infrared Image Procession[J]. Infrared Technology , 2023, 45(2): 217-222.

基于近红外图像处理的便携式干眼诊断仪研究

基金项目:

国家自然科学基金 52076145

国家自然科学基金 U1810129

国家自然科学基金 11904252

详细信息
    作者简介:

    魏琪(1996-),男,山西霍州人,硕士研究生,研究方向为图像处理、激光光谱技术

    通讯作者:

    邱选兵(1980-),男,四川内江人,博士,教授,研究方向为激光光谱技术、嵌入式系统。E-mail:qiuxb@tyust.edu.cn

  • 中图分类号: TH77, TP391.41

Portable Dry Eye Diagnosis Instrument Using Near-infrared Image Procession

  • 摘要: 针对目前市面上的干眼诊断设备有诸如成本高、体积大和由于使用帧差法导致检测结果准确度不高等一些问题,本文设计了基于近红外图像诊断干眼的便携式设备。该设备使用基于近红外成像的Windows计算机进行检测,便于携带,可用于检测泪膜破裂时间(tear film break-up time, TBUT)、睑板腺(meibomian gland, MG)与泪河高度(tear meniscus height, TMH)等干眼症状。采用分形盒维数法检测TBUT,避免帧差法检测不准确;通过近红外(850 nm)补光成像技术检测MG,采用对比度受限自适应直方图均衡(contrast-limited adaptive histogram equalization, CLAHE)算法处理,将腺体区域突出,能够更加准确地检测面积缺失率。为了验证该仪器检测结果准确性,使用50组测试样本进行验证性实验,实验结果与意大利的CSO Antares(安达斯)仪器和SBM公司的ICP OSA等的检测结果进行对比。该设备的TBUT和TMH检测的结果与两个对照组结果的相关系数为P < 0.05,检测的结果一致性较好;MG的检测正确率为86%,特异度为84%。实验结果表明,该设备可作为干眼症的筛查和诊断设备用于眼科医院和视觉光学中心。
    Abstract: To address the limitations of current dry eye diagnostic equipment in the market, such as high cost, large volume, and low accuracy of detection results due to the use of the frame difference method, this study proposes portable dry eye diagnostic equipment based on near-infrared images. The device, which uses a Windows computer based on near-infrared imaging, is portable and can be used to detect dry eye symptoms such as the tear film break-up time (TBUT), meibomian gland (MG), and tear meniscus height (TMH). The fractal box dimension method was used to detect TBUT to avoid the inaccuracy of the frame difference method. MG was detected using near-infrared (850 nm) fill light imaging technology, and the contrast limited adaptive histogram equalization (CLAHE) algorithm was used to highlight the gland region, which can detect the area missing rate more accurately. To verify the accuracy of the test results, 50 samples were tested and compared with the CSO Antares instrument from Italy and the ICP OSA from SBM. The correlation coefficient between the TBUT and TMH measurements of the device and the results of the two controls was P < 0.05, whereas the detection results were consistent; the accuracy and specificity of MG were 86% and 84%, respectively. The experimental results showed that the device can be used as a screening and diagnostic device for dry eye disease in eye and vision optics centers.
  • 随着我国经济向高质量转型发展,现代科技正助推机械设备向高精密、高复杂和高效率方向发展,机械设备的高负荷运转必然造成关键部件常承受巨大的冲击与载荷,进而极易产生疲劳,萌生裂纹[1]。如不能在初期及时发现,裂纹会逐渐扩展,进而导致整个设备损坏,造成人力、物力资源损失,甚至存有重大的安全隐患[2]。因此,确保设备的安全是非常重要的任务,具有重大的研究意义。

    涡流脉冲热像(Eddy current pulse thermography,ECPT)技术是一种将涡流检测和热像技术相互结合的新型无损检测技术[3]。作为新晋的无损检测手段,其具有检测面积大、速度快、非接触、无污染、空间分辨率高以及成像直观等优势[4]。涡流热图像处理方法成为近年来的研究热点。毕野等[5]设计一套涡流热像无损检测系统,并提出一种基于深度学习模型的识别诊断试件的损伤程度;Gao等[6]提出了一种定量分析策略,以验证各种热特征提取技术的检测性能;孙吉伟等[7]探究了利用图像特征提取技术对涡流脉冲热成像缺陷检测。然而,在实际应用中,由于裂纹缺陷类型不同,进而产生不同状态的温度场分布,降低了图像特征提取的准确性和效率。随着深度学习技术的迅速发展,基于计算机视觉进行热像无损检测愈发智能化和现代化,其应用领域将会得到极大地拓宽。它的发展趋势必然是采用人工智能技术来实现快速、可靠、智能的检测。

    为了解决人工提取特征效率低下和智能化不足等问题,本文采用涡流脉冲热像无损检测系统采集具有微小裂纹的金属热像数据,对图像进行预处理,将循环神经网络应用到金属疲劳裂纹检测中,利用卷积神经网络(Convolutional Neural Network,CNN)善于提取图像特征的优势,提出一种涡流脉冲热像技术背景下基于Bi-LSTM模型的金属裂纹识别分类方法。首先将预处理后的涡流脉冲热图像输入CNN模型提取图像特征,在经过特征压缩,变为序列特征输入Bi-LSTM模型,最后通过分类器Softmax实现涡流热图像识别分类,并与其他网络模型的识别率进行对比。经实验验证,该方法在金属疲劳裂纹检测方面获得更高的效率和识别精度。

    循环神经网络是一类以序列数据为输入,在序列的演进方向进行递归并且所有的节点(循环单元)按照链式连接的递归网络。主流的循环神经网络是长短期记忆网络(long short-term memory,LSTM)和双向循环神经网络(Bi-RNN)。循环神经网络具有记忆性、参数共享并且图灵完备,因此在对序列的非线性特征学习时具有一定优势,常用于处理一段文字或声音、购物或观影的顺序,同时也能处理图像的一行或者一列像素[8]

    长短期记忆神经网络是一种循环神经网络结构的变体,可以解决循环神经网络的梯度消失和梯度爆炸问题。LSTM相比于RNN的最大不同是通过“门”结构来控制神经网络中每个时刻的信息状态,LSTM中引入了3个门,既输入门(input gate)、遗忘门(forget gate)、和输出门(output gate),以及与隐含状态形状相同的记忆细胞从而记录额外的信息[9]。LSTM内部结构如图 1所示。

    图  1  LSTM神经网络结构组成
    图中:Xt表示输入状态;i是输入门;f是遗忘门;$ {\tilde c_t} $是候选记忆细胞;o是输出门;ct是记忆细胞;ht是隐藏状态。
    Figure  1.  The structure of LSTM neural network

    传统的RNN网络没有记忆功能,单向的LSTM网络由前向后推测信息,都只能利用以往的信息,而没考虑之后的隐含层神经元的信息,缺乏前后的逻辑性[10]。双向长短时记忆神经网络(Bi-LSTM)是在LSTM结构基础上演变而来的,通过前向和后向传播双向运算,加深之前序列特征的提取,可以提高模型输出结果的准确性。这样的双向LSTM网络即可获得以往信息和未来信息,从而在整个时间上获得更多的信息[11]

    Bi-LSTM的双向结构,不仅具备了LSTM解决RNN中的梯度消失、爆炸的能力,而且相较于单方向的LSTM,既能充分利用前面的历史信息,又能考虑到后面的信息数据。Bi-LSTM很好地实现了记忆和累积功能,尽可能地利用了所能用到的信息,对前后序列捕捉特征更加有效。Bi-LSTM能够充分利用前后序列的相关信息来解决序列问题[12]。Bi-LSTM结构示意图如图 2所示。

    图  2  Bi-LSTM网络结构
    Figure  2.  Bi-LSTM network structure

    在Bi-LSTM网络的计算过程中,分别对前向隐向量$ {\vec h_{t - 1}} $产生新的向量$ {\vec h_t} $和后向隐向量$ {\vec h_{t + 1}} $产生新的向量$ {\vec h_t}^\prime $进行计算。计算公式分别为:

    $$ {\vec h_t} = g\left( {{W_{x{{\vec h}_t}}}{x_t} + {W_{\vec h\vec h}}\overrightarrow {{h_{t - 1}}} + {b_{\vec h}}} \right) $$ (1)
    $$ {\vec h_t}^\prime = g\left( {{W_{x{{\vec h}_t}}}{x_t} + {W_{\vec h\vec h}}\overrightarrow {{h_{t + 1}}} + {b_{\vec h}}} \right) $$ (2)

    Bi-LSTM中,将前后正反两个方向LSTM相加,最终输出结果yt

    $$ {y_t} = f\left( {{W_{\overrightarrow {hy} }}{{\vec h}_t} + {W_{\overleftarrow {hy} }}{{\vec h}_t}^\prime + {b_y}} \right) $$ (3)

    式中:W是权重参数;b是偏差参数。

    另外,如果模型过拟合,那么得到的模型几乎不能用。为了防止过拟合现象,提高网络模型的适用性,引入Dropout方法。此方法通过使部分神经元随机失去活性,保证所有的训练都具有不同的弱分类器的性质,从而保证了模型的泛化能力[13]

    涡流脉冲热像技术是目前国内外研究的一个热点,它将电磁生热和瞬态红外热成像相互结合,可以在较大范围内快速、高效地进行缺陷的检测和特征提取,其核心是涡流脉冲热图像的识别。本文实验采用涡流加热装置对被测金属试件进行涡流加热,同时搭建红外热像检测装置,实时采集红外热波检测图像,并将数据转换成图像,再对图像进行预处理后作为样本数据集。

    设计搭建一套涡流脉冲热像无损检测实验台,能够定量控制激励时间、激励强度和提取距离等检测条件参数,同时编写一套涡流脉冲热像无损检测系统软件,满足软件和硬件上的实验要求,其组成如图 3所示,主要由型号为FILR-T640的红外热像仪(分辨率为640 pixel×480 pixel,采集频率为30 Hz,热灵敏度为35 mK)、感应电磁激励装置(功率为3 kW的高频激励电源、电磁线圈、支座、水冷装置)、采集控制终端(PC)和其他辅助设备(三维移动平台等)。

    图  3  涡流脉冲热像检测实验系统
    Figure  3.  ECPT experimental system

    为得到实际应用中经常遇到的缺陷裂纹,实验采用一种具有预制疲劳裂纹的金属平板,如图 4所示,尺寸大小为240 mm×47.7 mm×5 mm,材料为45钢[14]。由于加工过程的约束,不能在金属试件的内部进行缺陷破坏,因此本实验仅对金属试件表面缺陷进行研究,即在平板长边一侧进行人工预制贯穿疲劳裂纹。此外,在实验之前,被测金属平板表面喷涂黑色哑光漆,以改善其表面的发射率。

    图  4  含疲劳裂纹的45钢平板试件
    Figure  4.  45 steel flat specimen with fatigue crack

    为了充分考虑实验数据的多样性,此次选取的实验数据在不同的激励时间、激励强度(系统功率的百分比)和提取距离(电磁线圈下表面与试件上表面的距离)条件进行图像序列采集。本文以18类试件为研究对象,采集条件为激励时间200ms,激励强度80%,提取距离10 mm,采集时间1 s,每类含不同长度裂纹或没有裂纹,其编号和尺寸如表 1所示,其中第1类为无裂纹(正常)试件。

    表  1  18类金属试件裂纹长度及其编号
    Table  1.  Crack length and numbering of 18 metal specimens
    Serial numbers Crack length/μm
    1 0
    2 1707.41
    3 1986.66
    4 2181.48
    5 3454.42
    6 3474.50
    7 3898.49
    8 4639.50
    9 4866.00
    10 5263.50
    11 5374.71
    12 5477.50
    13 5624.33
    14 6559.11
    15 6570.00
    16 6577.41
    17 6629.00
    18 6740.50
    下载: 导出CSV
    | 显示表格

    将样本输入模型之前需要通过MATLAB软件对实验采集的金属试件样本进行图像预处理,对非试件区域进行裁剪,获得所需的实验范围,进行样本集制作。该数据集包括18类不同类型的涡流脉冲热像实验所得的红外热图像,由于采集的样本数量较少所以需要对原始样本集进行扩增,数据扩增的常见的方法有图像缩放、图像裁剪、图像平移、图像亮度调整、图像色彩调整、图像添加噪声和滤波等[15]。为更好保持原始图片的特征信息,采用图像旋转的方法对样本数据扩增,图片进行顺时针旋转90°、180°和270°,如图 56所示,分别为含裂纹图像和无裂纹图像,每类180张,共采集3240张金属试件的涡流脉冲热图像。

    图  5  有裂纹数据集扩增图
    Figure  5.  Expansion of crack dataset
    图  6  无裂纹数据集扩增图
    Figure  6.  Expansion of the crack-free dataset

    将3240张图片按照7:3的比例分为训练数据集和测试数据集,其中训练图像2268张,测试图像972张。

    文中实验采用硬件环境是Intel(R),Core(TM)i5-7500 CPU@3.40 GHz,内存16 G,显卡为GeForce GTX 1060 6 GB,软件环境为:Windows10(64位)操作系统,MATLAB R2021b。

    首先,输入图像为预处理后图像,确保所有图像的尺寸相同,卷积神经网络善于提取图像特征,但是难以捕捉到序列数据中的长期依赖关系[16]。因此,文中针对当前涡流脉冲热图像数据设计一个Bi-LSTM网络结构,弥补这一不足。网络结构示意图如图 7所示。

    图  7  文中设计模型主体结构
    Figure  7.  Main structure of the model in this paper

    1)输入层:作为网络结构的首层,图像通过输入层后转化为矩阵作为下一层卷积层的输入,文中输入涡流脉冲热图像的大小为256×256,以便进行卷积操作。

    2)卷积层:实验采用4个卷积层,利用多个不同大小的多个卷积核,可以获得更多的特征图,从而使特征信息显示的更加丰富。

    3)池化层:池化层可以使特征变得更加明显,池化后的特征图分辨率变为原来的1/2。

    4)Bi-LSTM网络层:将之前得到的特征压缩,变为序列特征输入Bi-LSTM模型处理分类,使用Adam自适应可变学习率优化器,对网络进行训练[17]。经过多次反复实验调参,采用两层堆积的LSTM结构,其隐含层节点数分别为64和32。

    5)全连接层:可以看作是卷积、池化操作之后,将局部特征重新进行拟合,文中在Softmax层之前设置1个全连接层,均采用128个神经元。

    6)Softmax回归模型:分类器采用Softmax回归模型,它是logistic回归模型在多分类问题上的扩展,在多分类问题中,类标签y可以取两个以上的值。Softmax回归模型对多分类问题非常有效。

    其中,批标准化(BatchNorm,BN)层能够加快网络的收敛速度,使网络更加稳定,同时,为避免在双向训练时过拟合,使其提取更有用的特征,在网络模型中加入丢失输出(Dropout)方法[18],大小取0.5。Dropout是一种简单而高效的正则化方法,它的主要目的是通过阻止特征检测器的共同作用,从而提高神经网络的泛化能力。具体网络参数如表 2所示。

    表  2  本文设计的模型各网络层具体参数
    Table  2.  Specific parameters of each network layer in this paper
    Layer Detailed parameters
    Input 256×256,Thermal image
    Conv1 Number and size of convolution kernels,2
    5×5×1
    Conv2 Number and size of convolution kernels,4
    5×5×1
    Conv3 Number and size of convolution kernels,8
    5×5×1
    Conv4 Number and size of convolution kernels,16
    5×5×1
    Pool Number and size of convolution kernels,1
    2×2×1
    Drop Dropout (0.2)
    FC 128 fully connected layer
    Bi-LSTM1 Number of hidden layer nodes 64
    Bi-LSTM2 Number of hidden layer nodes 32
    Softmax Softmax
    下载: 导出CSV
    | 显示表格

    实验采用深度学习框架Deep Network Designer构建循环神经网络,Deep Network Designer是基于MATLAB的神经网络设计平台。

    迭代(Iteration)是指使用一个Batch数据对网络模型进行一次参数更新的过程,称作“一次训练”,也叫“迭代次数(Epoch)”。对于Bi-LSTM模型来说,如果训练阶段的迭代次数过小,会导致数据训练不够充分,分类准确率低;相反如果迭代次数过大,会加大时间成本,使得计算成本增加。所以选择合适的迭代次数能在获得最佳训练效果的同时拥有最小的成本。为了确定最佳的Epoch,把除了迭代次数以外的其他参数设为固定值,使用本文设计的Bi-LSTM网络模型,设定最大迭代次数为30。损失函数是一种用于求解和评估网络模型的非负值函数,其损失函数值越低,则该模型具有更好的鲁棒性。随着迭代次数的增加,识别准确率逐步增加,损失函数不断降低达到最佳。当迭代次数达到5次,即训练次数达到1000次以上,识别准确率不在增加,震荡幅度基本稳定,训练模型的准确率到达100%且损失趋近于0,说明模型训练效果很好。训练集准确率和损失变化曲线如图 8所示。

    图  8  训练结果曲线
    Figure  8.  Training result curves

    在模型训练过程中,批量尺寸的大小对模型的性能有着至关重要的影响。使用小批量尺寸时,虽然能够更快地收敛,但是并不容易并行化,分类效果不理想,使用批改尺寸较大时,网络训练收敛速度加快,但是权值调整次数减少,导致训练效果较差。因此,在选择批量尺寸的同时,需要衡量分类的正确率和时间,选择合适的批量尺寸,在保证时间的条件下,提高分类的正确率。迭代次数选择30次,分别取批量尺寸16、32、64、128,在每种批量尺寸的情况下进行10次实验,不同批量尺寸下的实验结果的平均值对比如图 8所示。

    根据表 3可以看出,批量尺寸选择16时,用时最少,但准确率相对于批量尺寸32和64较低,批量尺寸选择128时,准确率最低,并且时间成本较高,当批量尺寸为64时,模型准确率最高,达到100%,并且用时也较短,故选取批量尺寸为64最佳。

    表  3  不同批量尺寸识别准确率
    Table  3.  Different batch size identification accuracy
    Batch size Accuracy/% Time/s
    16 98.77 261
    32 99.87 220
    64 100 197
    128 94.78 162
    下载: 导出CSV
    | 显示表格

    通过实验,模型最终选取迭代次数为30次,批量尺寸为64,学习率为0.0001,Dropout层参数设置为0.5。

    同时为了更清楚评价本文方法的性能,在测试的输出环节设计了混淆矩阵[19]。其中某次测试样本的分类结果如图 9所示,横坐标表示了18类真实裂纹缺陷,纵坐标表示18类预测裂纹缺陷。通过混淆矩阵的方法,有无裂纹图像识别准确率都可以看到。

    图  9  测试结果的准确性
    Figure  9.  Accuracy of test results

    在实际的涡流脉冲热像检测中,针对不同材料、不同结构,通常需要采用不同的检测条件。缺陷尺寸的识别准确率不仅和模型结构有关,也受到涡流脉冲热像检测时的检测条件影响。为了验证文中提出的Bi-LSTM模型的可行性,选用不同检测条件下获得的涡流脉冲图像混合在一起进行验证,每组数据采集时间和激励位置不变,6种检测条件激励强度分别为60%、80%、100%,提取距离分别为4 mm、7 mm、13 mm、16 mm,每类标签含180张,6种检测条件下共1800张图像。选择10类缺陷长度的金属平板试件,缺陷尺寸及对应标签如表 4所示。复合检测条件下金属缺陷尺寸的分类识别依然用训练好的网络模型,多次实验验证准确率达到98.7%左右。实验结果表明,本文提出的循环神经网络模型适用于复合检测条件下涡流脉冲热图像的识别,具有一定的可行性。

    表  4  复合检测条件下裂纹尺寸及其标签
    Table  4.  Crack size and label under composite detection conditions
    Serial number Crack length/μm Serial number Crack length/μm
    a 5374.71 f 7507.79
    b 5624.33 g 7930
    c 6559.11 h 8414.54
    d 6577.41 i 9143
    e 7275 j 9453
    下载: 导出CSV
    | 显示表格

    本文采用准确率作为模型的评价指标。同时,为了验证本文所设计的Bi-LSTM模型的性能,对比两种传统机器学习模型(Support Vector Machine,SVM[20]、K-Nearest Neighbor Classifier,KNN[21])、三种深度学习模型(Google Inception Net,GooLeNet[22]、Visual Geometry Group Network,VGGNet[23]和Deep residual network,ResNet[24]),在相同预处理条件下趋于稳定时,取多次实验进行比较,实验结果表明,文中设计的Bi-LSTM模型准确率优于其他方法,识别分类效果更好,具体实验结果如表 5所示。

    表  5  Bi-LSTM与其他算法的实验对比
    Table  5.  Experimental comparison between BI-LSTM and other algorithms
    Model Bi-LSTM (This paper) SVM KNN GooLeNet VGG ResNet
    Accuracy% 100 96.7 99.59 97.8 98.6 99.3
    Recognition time/s 197 462 293 309 345 322
    下载: 导出CSV
    | 显示表格

    本文通过将循环神经网络模型应用到涡流脉冲热图像的智能识别分类中,探究了不同迭代次数和批量尺寸对模型训练精度的影响,提出一种基于Bi-LSTM的金属疲劳裂纹智能检测与识别分类方法,对得到的数据集识别分类准确率可达到100%,解决了涡流脉冲热图像智能检测识别的问题。得出了以下结论:

    1)为了解决传统诊断方法在金属缺陷裂纹检测不具有智能化的问题,提出的方法可从数据中直接自动提取涡流脉冲热图像特征,提高金属缺陷识别的准确性和智能性的方法。

    2)在复合检测条件下对涡流脉冲热图像混合在一起进行验证,多次实验验证,本文提出的Bi-LSTM网络模型适用于复合检测条件下涡流脉冲热图像的识别,具有一定的可行性。

    3)对比传统神经网络(SVM、KNN)和深度学习模型(GooLeNet、VGG和ResNet),本文提出的方法识别精度最高,针对现有裂纹识别精度可高达100%。

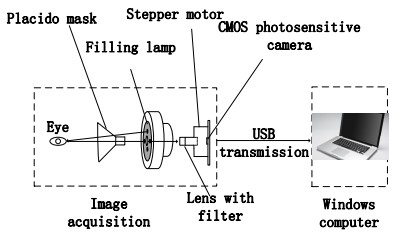

  • 图  1   干眼检测仪硬件结构

    Figure  1.   Hardware structure of dry eye detector

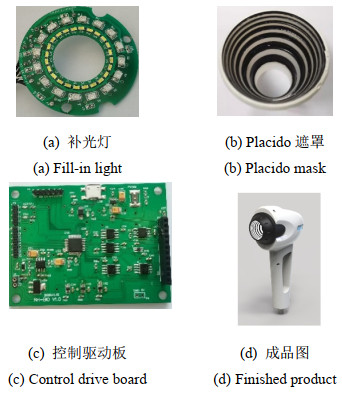

    图  2   实物图

    Figure  2.   Photo of real product

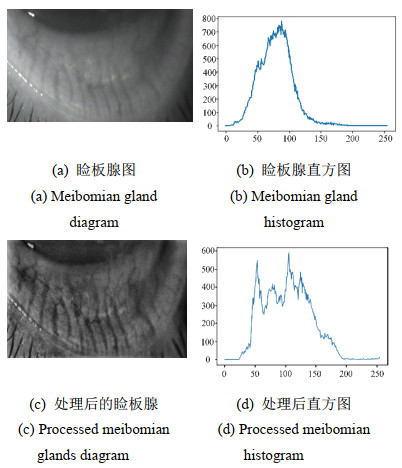

    图  3   睑板腺直方图

    Figure  3.   MG histogram

    图  4   未破裂与破裂区域分形维数

    Figure  4.   Fractal dimension diagram for the unbroken and broken regions

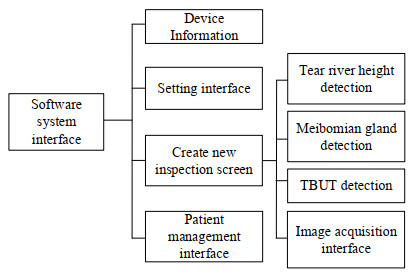

    图  5   软件用户界面框架

    Figure  5.   Software user interface framework

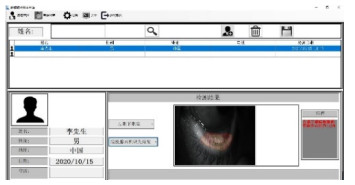

    图  6   患者信息管理界面

    Figure  6.   Patient management interface

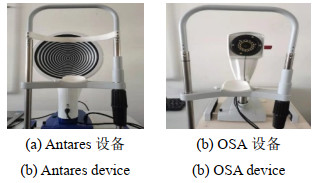

    图  7   Antares和OSA设备

    Figure  7.   Antares and OSA instruments

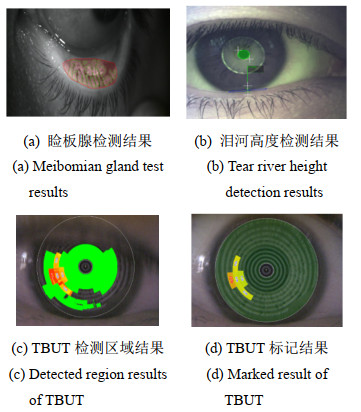

    图  8   干眼诊断结果

    Figure  8.   Dry eye diagnosis results

    表  1   睑板腺检测结果

    Table  1   Meibomian gland test results

    Groups TP FP TN FN
    Results 22 4 21 3
    下载: 导出CSV

    表  2   泪膜平均破裂时间实验结果对比

    Table  2   Comparison of the experimental results of the average TBUT

    Groups Dry eye group Critical group Normal group
    This work 4.58±2.843 9.725±0.069 14.466±6.055
    Antares 4.808±2.857 9.75±0.043 14.583±6.342
    OSA 4.900±3.176 9.875±0.223 14.533±7.235
    P < 0.001 < 0.001 < 0.001
    下载: 导出CSV

    表  3   泪河高度实验结果对比

    Table  3   Comparison of experimental results of TMH

    Groups Dry eye group Normal group
    This work 0.2526±0.056 0.426±0.037
    Antares 0.256±0.050 0.435±0.032
    OSA 0.2689±0.051 0.490±0.035
    P < 0.05 < 0.05
    下载: 导出CSV
