Infrared Spectral Noise Reduction Algorithm Based on Wavelet Transform Optimized EEMD Combined with SG
-
摘要:
红外光谱气体分析技术由于具有检测参数多、检测效率高、分析准确等优势，已经逐渐成为气测录井的主要分析手段。但是由于地层流体中的烃类气体种类多、浓度范围跨度大等因素，致使测量的光谱数据复杂，所以光谱数据的预处理尤为重要，这直接关系到测量结果的准确性，而噪声是一个极为重要的干扰因素，如何对得到的烃类光谱数据进行去噪处理是一个至关重要的问题。基于此，本文提出了小波变换优化集合经验模态分解（EEMD）结合Savitzky-Golay滤波（S-G）的红外光谱降噪算法，该算法首先利用EEMD对信号进行分解得到多个IMF分量，再利用小波变换对各IMF分量进行小波阈值去噪，最后对去噪后的各IMF分量进行重构并进行S-G滤波。实验结果表明，本文提出的算法能够同时有效的去除吸收光谱数据中高斯白噪声和脉冲噪声，还提高了吸收光谱的平滑度指标，提升了录井气体检测的准确性。
-
关键词:
- 气测录井 /
- 去噪 /
- 小波变换 /
- EEMD /
- Savitzky-Golay滤波
Abstract:Infrared spectral gas analysis technology has gradually become the main analytical method for gas logging owing to its advantages of non-pollution, high detection efficiency, and accurate analysis. However, because of factors, such as numerous types of hydrocarbon gases in the formation fluid and a large concentration range span, the measured spectral data are complicated. Therefore, the pre-processing of the spectral data is crucial as it directly impacts the accuracy of the measurement results. Noise is a significant interference factor, and improving the noise reduction process for the spectral data is crucial. To solve this problem, this study proposes a wavelet transform optimized ensemble empirical mode decomposition (EEMD) combined with Savitzky-Golay filtering (S-G) for the infrared spectral noise reduction algorithm. This algorithm first uses EEMD to decompose the signal to obtain a set of IMF components. It then uses wavelet transform for wavelet threshold denoising on the IMF components. Finally, the denoised IMF components are reconstructed, followed by S-G. The experimental results show that the algorithm can not only remove the Gaussian white noise and impulse noise in the absorption spectrum but also improve the smoothness index of the absorption spectrum and enhance the accuracy of logging gas detection.
-
Keywords:
- gas logging /
- denoising /
- wavelet transform /
- EEMD /
- avitzky-Golay filtering
-
0. 引言
红外场景产生器是红外成像系统内场半实物仿真测试的重要组成部分，其可将计算机仿真的灰度图像实时转换为红外成像系统能敏感的红外辐射信号，用来模拟各类目标、背景以及干扰的红外辐射[1]。数字微镜器件（Digital Micro-mirror Device，DMD）以其分辨率高、帧频高、动态范围大等优势广泛应用于各类红外场景产生器中[2]。对于理想的DMD红外场景产生器，在相同的输入下所有微镜单元应产生一致的红外辐射响应。而实际由于光源、光学系统以及DMD器件响应一致性等因素的影响，各个微镜单元的红外辐射响应却并不相同，即表现为红外场景产生器辐射的非均匀性。根据前期调研结果，DMD红外场景产生器当前在国内工业部门的半实物仿真测试中主要用来模拟目标的运动特性，而对目标和背景红外辐射特性的模拟精度要求相对不高，并且鲜有对于人为主动干扰的模拟。DMD红外场景产生器非均匀性对于工业部门红外成像系统半实物仿真测试的影响可以忽略不计，因此在非均匀性校正（Nonuniformity Correction，NUC）方面的研究比较少[3-5]。
对于复杂光电环境下红外成像系统对抗的内场仿真测试试验，红外场景产生器不仅要模拟目标的运动特性，更需要精确模拟目标、背景的红外辐射特性以及自然、人为干扰效应和大气传输效应。此时，DMD红外场景产生器的非均匀性则成为影响其红外场景仿真质量而不容忽视的一个的重要因素。
为了提高内场仿真试验中红外辐射场景模拟的逼真度，本文在深入研究当前广泛使用的非均匀性校正方法基础上，针对DMD分辨率相对电阻阵列较大的特点，根据非均匀性测量信号的信噪比调整稀疏网格大小，提出一种适用于DMD红外场景产生器的非均匀性测量和校正方法。该方法可有效改善DMD红外场景产生器的非均匀性，提高红外场景模拟精度，对DMD红外场景产生器在红外场景动态仿真方面的应用具有一定参考价值。
1. 变尺度稀疏网格非均匀性测量
对每个辐射元的辐射响应特性进行精确测量是非均匀性校正的前提。目前国内外对电阻阵列非均匀性测量方法的研究较多并且大多只针对电阻阵列器件自身。本文将在深入研究电阻阵列非均匀性测量方法的基础上，充分考虑DMD特性，提出一种适用于DMD的非均匀性测量方法。同时考虑到DMD配套不同光学系统，其非均匀性表现是不同的，因此本文将对DMD红外场景产生器整个系统的非均匀性进行测量。
1.1 传统稀疏网格测量方法
当前关于电阻阵列非均匀性测量的方法主要有“稀疏网格”法和“Flood”法两种，区别主要是非均匀性信息的采集方法和数据处理方法上的不同。稀疏网格法是将电阻阵列划分成网格再对网格中每个辐射元进行逐个测量，而Flood法是把电阻阵列作为一个整体进行测量。测量过程中，Flood法需要精确调校电阻阵列辐射元与热像仪像元之间的映射比，而稀疏网格法则不需要考虑电阻阵列辐射元与热像仪像元之间的映射比，更加简便易用[6-11]。考虑到DMD的辐射元数量远高于电阻阵列，同时也高于大部分红外成像设备，难以准确建立DMD微镜单元与热像仪像元之间的映射比，因此本文主要对稀疏网格法进行研究。
传统稀疏网格法的测量原理如下[12]：首先在DMD上划分虚拟的网格，网格大小的选取以相邻网格中同一位置微镜单元的辐射能量在探测焦平面不发生混叠为准。然后依次点亮网格图像，对DMD每个微镜单元的输出响应进行测量。DMD的每一幅网格图像都是通过点亮各网格内的某一特定位置上的单个微镜单元产生的。点亮每个网格中第一行第一列的微镜单元，构成第一幅网格图像。对第一幅网格图像测量完毕后，熄灭其中的微镜单元，然后点亮每个网格中第一行第二列的微镜单元，构成第二幅网格图像。依次点亮每个网格中的单个微镜单元，产生一幅幅网格图像，依次对网格图像进行测量，直到对整个DMD测量完毕。依次点亮网格图像的过程可称为网格图像的“移位”。DMD网格图像产生和移位过程如图 1所示，图中为一个假想的4×4 DMD，每个小方格表示一个微镜单元，填充黑色部分表示被点亮的微镜单元。将该DMD划分为4个网格，每个网格的大小为2×2，测量整个DMD共需要投射4幅网格图像。
1.2 变尺度稀疏网格测量方法
稀疏网格法最大的优点在于能够对DMD每一个微镜单元的输出响应进行单独测量，各个微镜单元之间的辐射没有耦合。不过在对单个微镜单元的输出响应进行测量时，由于微镜单元的面积很小，辐射亮度有限。因此在驱动占空较大的高辐射区间即信噪比较高时，测量精度较高，而在驱动占空比较小的低辐射区间即信噪比较低时，很容易受到背景红外辐射和随机噪声的干扰，甚至被淹没掉，所以该方法对测量设备和测试环境的要求很高。为了克服单个微镜单元在低辐射区间容易受到背景红外辐射和随机噪声干扰的难题，本文结合现有测试条件对传统稀疏网格法做了改进，提出一种变尺度的稀疏网格测量方法。
当DMD辐射亮度较低时，由于红外成像系统探测能力有限，因此在一定区域范围内（m×m）的微镜单元的非均匀性可以近似忽略，并且m值随着DMD辐射亮度的降低而增大。根据该测试现象，与传统稀疏网格法在测量过程中只点亮各网格内单个微镜单元不同，本文将网格内m×m区间范围内的微镜单元同时点亮然后移位，如图 2所示。图中为一个假想的8×8 DMD，每个小方格表示一个微镜单元。设定网格大小为4×4，将该DMD划分为4个网格。在对某一辐射亮度测量过程中，以4个微镜单元为一组，即在网格中2×2区间范围内微镜单元的响应差别可以忽略不计。测量时，首先点亮每个子网格内的第一组微镜单元，取这4个微镜单元响应输出的平均值，将此平均值作为各个子网格内第一组4个微镜单元的响应输出。然后按此方法依次对每个子网格内其它若干组微镜单元的响应输出进行测量，直到对整个DMD的所有微镜单元响应输出测量完毕。
在整个辐射亮度范围测量过程中，以m×m区间范围内微镜单元响应的平均值作为其中每个微镜单元的响应，并且m的取值大小会随着辐射亮度的变化而相应调整。当微镜单元辐射亮度较小时，由于测量信号的信噪比较低，此时m的取值相对较大；测量过程中随着微镜单元辐射亮度逐渐增大，m的取值随之逐渐减小；当微镜单元辐射亮度增大到一定范围时，由于测量信号的信噪比较高，可将m的设置为1，此时测量方法与传统的稀疏网格相同。这样通过调整m值大小可以保证在DMD整个辐射亮度范围内都有较好的测量结果。
理论上当DMD辐射亮度较小时，忽略同一区间范围内各微镜单元之间的非均匀性，对“面”测量取平均值会带来方法误差，测量精度必然会比对“点”测量要低。然而在实际测量中发现，受测量设备灵敏度所限，当DMD辐射亮度较小时，对“面”测量取平均值的精度反而要优于直接对“点”测量的精度。因此，本文所提出的变尺度稀疏网格测量方法非常适合现有测量条件下对DMD红外场景产生器非均匀性的测量。
2. 非均匀性校正
DMD红外场景产生器非均匀性校正的基本思路是首先对非均匀性测量数据进行离线处理，生成非均匀性校正所需的校正参数查找表（Look up table, LUT）；然后再根据非均匀性校正参数对DMD红外场景产生器的输入量进行在线修正，以此实现对DMD红外场景产生器非均匀性的实时校正。
为了降低非均匀校正难度，首先对微镜单元响应特性进行线性化处理。根据微镜单元平均响应特性数据拟合曲线并作为所有微镜单元的标准响应曲线，然后求其反函数作为每个微镜单元的线性化函数。这样，每个微镜单元的输入经过线性化函数运算后再作用于微镜上，即可使得微镜单元的输入与输出近似为线性关系。为了保证线性化运算的实时性，选择选取适当的断点数量将线性化函数分段线性化，如图 3所示。
假设选取h个断点将其分为h－1个直线段，线性化函数每个直线段都对应一组由增益Glinek和偏置Olinek组成的修正数据，其中：
$$ \left\{ \begin{array}{l} G_{{\rm{line}}}^k = \frac{{{d^{k + 1}} - {d^k}}}{{{{\bar l}^{k + 1}} - {{\bar l}^k}}}\\ O_{{\rm{line}}}^k = \frac{{{d^k} \cdot {{\bar l}^{k + 1}} - {d^{k + 1}} \cdot {{\bar l}^k}}}{{{{\bar l}^{k + 1}} - {{\bar l}^k}}} \end{array} \right.\quad k = 1, \cdots , h - 1 $$ (1) 式中：dk为第k个断点处微镜单元的驱动占空比； ${\bar l^k} $为第k个断点处微镜单元的标准响应。将式(1)中增益校正系数Glinek和偏置校正系数Olinek存于缓存以供非线性实时校正时使用，即为线性化查找表。线性化查找表的数据量为2×(h－1)个，与DMD的分辨率无关。
由于DMD每个微镜单元响应特性的差异，经过线性化处理后，不同微镜单元的响应表现为近似直线的不同曲线。因此还需要通过非均匀性校正将各个微镜单元线性化后的响应曲线归一化到标准响应曲线上，如图 4所示。
考虑非均匀性校正实时性因素，校正过程采用分段校正方法。对于DMD任意一个位置(i, j)处的微镜单元，同样选取h个断点将其分为h－1个直线段。经过数学推导可得，每个直线段都对应一组由增益$ G_{i, j}^{{\rm{nuc}}, k}$和偏置$ O_{i, j}^{{\rm{nuc}}, k}$组成的修正数据，
$$ \left\{ \begin{array}{l} G_{i, j}^{{\rm{nuc}}, k} = \frac{{l_{i, j}^{{\rm{corr}}, k + 1} - l_{i, j}^{{\rm{corr}}, k}}}{{l_{i, j}^{{\rm{in}}, k + 1} - l_{i, j}^{{\rm{in}}, k}}}\\ O_{i, j}^{{\rm{nuc}}, k} = l_{i, j}^{{\rm{corr}}, k} - \frac{{l_{i, j}^{{\rm{corr}}, k + 1} - l_{i, j}^{{\rm{corr}}, k}}}{{l_{i, j}^{{\rm{in}}, k + 1} - l_{i, j}^{{\rm{in}}, k}}}l_{i, j}^{{\rm{in}}, k} \end{array} \right.\quad \begin{array}{*{20}{l}} {k = 1, \cdots , h - 1, }\\ {i = 1, \cdots , M, }\\ {j = 1, \cdots , N} \end{array} $$ (2) 式中：$l_{i, j}^{{\rm{corr}}, k} $、$l_{i, j}^{{\rm{corr}}, k + 1} $分别为分段点处校正后的标准响应输出； $l_{i,j}^{{\rm{in}},k} $、 $ l_{i,j}^{{\rm{in}},k + 1}$分别为分段点处的实际响应输出。将式(2)中的修正数据$(G_{i, j}^{{\rm{nuc}}, k}, O_{i, j}^{{\rm{nuc}}, k}) $增存于缓存以供非线性实时校正时使用，即为非均匀性校正查找表。如果DMD的分辨率为M×N，那么非均匀性校正查找表的数据量即为M×N×2×(h－1)。
通过上述的数据处理，分别生成了DMD红外场景产生器非均匀性校正所需的线性化查找表和非均匀性校正查找表。在非均匀性实时校正过程中仅需要根据输入在查找表中查找对应的参数进行修正即可，整个非均匀性实时校正流程如图 5所示。
中非均匀性实时校正主要分为以下两步：首先根据输入的期望辐射亮度 $l_{i,j}^{{\rm{in}}} $在非均匀性校正查找表中查找相应的修正参数，计算得到校正数据 $l_{i,j}^{{\rm{in}}} $；
$$ l_{i, j}^{{\rm{corr}}} = G_{i, j}^{{\rm{nuc}}, k} \cdot l_{i, j}^{{\rm{in}}} + O_{i, j}^{{\rm{nuc}}, k}\begin{array}{*{20}{c}} {}&{k = 1, 2, \cdots , h - 1} \end{array} $$ (3) 然后通过线性化查找表，计算 $l_{i,j}^{{\rm{corr}}} $所对应的控制占空比di, j，驱动DMD产生与期望相同的红外辐射亮度。
$$ {d_{i, j}} = G_{{\rm{line}}}^k \cdot l_{i, j}^{{\rm{corr}}} + O_{{\rm{line}}}^k\begin{array}{*{20}{c}} {}&{k = 1, 2, \cdots , h - 1} \end{array} $$ (4) 3. 数值仿真与分析
设DMD红外场景产生器单个微镜单元的输出响应为li, j，M和N分别为DMD的行数和列数，其非均匀性定义为输出响应标准差与均值之比，如公式(5)所示。
$$ {\rm{NUC}} = {\rm{Std}}({l_{i, j}})/{\rm{Mean}}({l_{i, j}}) $$ (5) 式中：
$$ {\rm{Mean}}({l_{i, j}}) = \frac{1}{{M \times N}}\sum\limits_{i = 1}^N {\sum\limits_{j = 1}^M {{l_{i, j}}} }， $$ $$ {\rm{Std}}({l_{i, j}}) = \sqrt {\frac{{\sum\limits_{i = 1}^N {\sum\limits_{j = 1}^M {({l_{i, j}}} } - {{\bar l}_{i, j}})}}{{M \times N - 1}}} 。 $$ 非均匀性校正算法的优劣主要取决于校正后残余非均匀性指标，其次还要兼顾对非均匀性校正参数存储量的需求。为验证本文所述非均匀校正算法的效果，在Matlab中对生成的模拟DMD进行仿真验证。以真实DMD微镜单元平均响应特性的实测数据作为模拟DMD的标准响应特性，在标准响应特性曲线采样点的输出数据上添加高斯噪声，模拟DMD红外场景产生器的非均匀性。最终生成的模拟DMD微镜单元的响应曲线如图 6所示。
首先，检验分段校正点个数对非均匀校正效果的影响。通过计算，当数值DMD所有微镜单元驱动占空比一致均为50%时，其原始输出的非均匀性为10.72%。通过设定不同分段点数对非均匀性校正算法分别进行了数值计算，结果如表 1所示。
表 1 不同分段点数非均匀性校正结果Table 1. The NUC results about different segmentation pointsNumber of segment points Residual non-uniformity 3 8.52% 6 4.42% 9 0.52% 12 0.49% 从仿真结果来看，适当增加分段点个数，可以显著降低残余非均匀性，不过达到一定量的时候，继续增加分段点个数不再显著降低剩余非均匀性。过多的分段点会增加校正数据的存储量，影响查表速度，因此需要根据实际需求确定分段校正点的个数，在满足校正精度需求的前提下尽量减少数据量。
为了验证在不同驱动占空比输入下DMD红外场景产生器非均匀性校正效果，设定分段点的数量为9且固定不变，选取输入为10%~100%的10组数据分别对非均匀性校正算法分别进行了数值计算，结果如表 2所示。
表 2 不同驱动占空比非均匀性校正结果Table 2. The NUC results about different drive duty cycleDrive duty cycle Residual non-uniformity (before correction) Residual non-uniformity (after correction) 10% 9.34% 0.42% 20% 9.77% 0.41% 30% 10.13% 0.45% 40% 10.32% 0.43% 50% 10.72% 0.52% 60% 10.71% 0.51% 70% 10.74% 0.52% 80% 10.42% 0.47% 90% 10.25% 0.43% 100% 10.11% 0.44% 从仿真结果来看，从未校正数值阵列在不同驱动占空比的非均匀性在10%左右，而校正后的残余非均匀性在0.5%左右，该非均匀性校正方法在不同驱动占空比下均具有较好的校正效果。
4. 结论
本文结合工程实际应用背景重点研究了DMD红外场景产生器的非均匀性校正方法。首先在深入研究传统稀疏网格测量方法的基础上，充分考虑DMD的红外辐射调制特性，提出了一种变尺度稀疏网格的非均匀性测量方法，该方法可根据测量信号的信噪比调整网格大小，有效解决了传统稀疏网格在低信噪比条件下测量困难的问题。然后研究了分段校正算法的原理与实现方法。最后利用模拟数值DMD对校正算法进行了仿真验证，在不同驱动占空比输入下该方法均可有效降低DMD红外场景产生器的非均匀性。下一步可以考虑在此研究基础上设计基于硬件平台的数据传输校正卡，将非均匀校正算法和参数固化于其中，在工程上实现对DMD红外场景产生器非均匀性的实时校正。
-
![]()

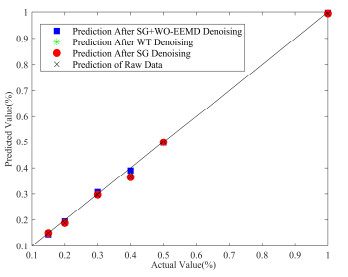

图 10 不同去噪方法处理后的乙烷浓度预测结果
Figure 10. Ethane concentration prediction after various denoising methods
表 1 乙烷实验浓度配置数据
Table 1 Ethane experimental concentration configuration data
Gas High concentration/(%) Medium concentration/(%) Low concentration/(%) Minimum concentration Gradient Highest concentration Minimum concentration Gradient Highest concentration Minimum concentration Gradient Highest concentration C2 1 5 99.99 0.05 0.05 1 0.001 0.001 0.05
下载: 导出CSV
表 2 三种去噪方法评价比较
Table 2 Comparison of 3 denoising methods
Denoising
methodsEEMD Wavelet+EEMD Wavelet+EEMD
+SGSNR 24.2458 24.3612 24.8464 RMSE 0.79361 0.0448560 0.0447964 NCC 0.99812 0.99817 0.99836
下载: 导出CSV
表 3 不同去噪方法预测结果比较
Table 3 Comparison of prediction results from denoising methods
Denoising
methodsWithout denoising EEMD Wavelet +EEMD Wavelet +EEMD+SG R2 0.9908 0.9909 0.9972 0.9996 RMSE 0.0267 0.0265 0.0146 0.0056
下载: 导出CSV
-
[1] 荆文峰, 阎荣辉, 陈中普, 等. 红外光谱录井技术在长庆油田的创新应用[J]. 录井工程, 2019, 30(3): 124-130. JING Wenfeng, YAN Ronghui, CHEN Zhongpu, et al. Innovative application of infrared spectroscopy logging technology in the Changqing oilfield[J]. Well Logging Engineering, 2019, 30(3): 124-130.
[2] 刘志宏, 邓波, 周玉荣, 等. 红外光谱预处理中去噪的研究[J]. 光谱实验室, 2006(4): 815-819. DOI: 10.3969/j.issn.1004-8138.2006.04.041 LIU Zhihong, DENG Bo, ZHOU Yurong, et al. Research on denoising in infrared spectroscopy preprocessing [J]. Chinese Journal of Spectroscopy Laboratory, 2006(4): 815-819. DOI: 10.3969/j.issn.1004-8138.2006.04.041
[3] 罗方. 基于小波变换的信号去噪研究[J]. 科技风, 2012(16): 67. DOI: 10.19392/j.cnki.1671-7341.2012.16.049. LUO Fang. Research on signal denoising based on wavelet transform[J]. Science and Technology Wind, 2012(16): 67. DOI: 10.19392/j.cnki.1671-7341.2012.16.049.
[4] 王书涛, 曾秋菊, 宋浩兵, 等. 基于SVM滤波器的吸收式甲烷检测的信号去噪方法[J]. 中国激光, 2014, 41(9): 271-275. WANG Shutao, ZENG Qiuju, SONG Haobing, et al. Signal denoising method for absorption-based methane detection using SVM filters[J]. Chinese Journal of Lasers, 2014, 41(9): 271-275.
[5] HUANG N E, ZHENG S, LONG S R, et al. The empirical mode decomposition and the Hilbert spectrum for nonlinear and non-stationary time series analysis[J]. Proceedings of the Royal Society of London. Series A: Mathematical, Physical and Engineering Sciences, 1998: 903-995.
[6] WU Z H, HUANG N E. Ensemble empirical mode decomposition: a noise assisted data analysis method[J]. Advances in Adaptive Data Analysis, 2009, 1(1): 1-41. DOI: 10.1142/S1793536909000047
[7] 刘铭华. 基于空芯光子带隙光纤的全光纤甲烷检测系统研究[D]. 秦皇岛: 燕山大学, 2015. LIU Minghua. Research on All-Fiber Methane Detection System Based on Hollow-Core Photonic Band Gap Fiber[D]. Qinhuangdao: Yanshan University, 2015.
[8] 王书涛, 车先阁, 王志芳, 等. 基于小波优化EEMD的甲烷浓度检测信号研究[J]. 光学技术, 2019, 45(3): 269-274. WANG Shutao, CHE Xiange, WANG Zhifang, et al. Study on methane concentration detection signals based on wavelet-optimized EEMD[J]. Optical Techniques, 2019, 45(3): 269-274.
[9] 秦亚辉, 冯景辉, 陈立定. 基于小波变换的信号去噪方法研究[J]. 信息技术, 2010, 34(1): 53-57. QIN Yahui, FENG Jinghui, CHEN Liding. Study on signal denoising methods based on wavelet transform [J]. Information Technology, 2010, 34(1): 53-57.
[10] 郭飞, 王玉兰. 小波变换与匹配滤波耦合的激光雷达弱信号处理[J]. 激光杂志, 2006(4): 51-52. GUO Fei, WANG Yulan. Weak signal processing of Lidar based on coupling of wavelet transform and matched filtering [J]. Laser Journal, 2006(4): 51-52.
[11] 秦瑞霞, 黄毅. 基于阈值函数的小波去噪的研究[J]. 信息通信, 2016(12): 1-3. QIN Ruixia, HUANG Yi. Research on wavelet denoising based on threshold function[J]. Information Communication, 2016(12): 1-3.
[12] 赵肖宇. 基于EMD和EEMD的自适应光谱预处理方法及其应用研究[D]. 秦皇岛: 燕山大学, 2015. ZHAO Xiaoyu. Adaptive Spectral Preprocessing Methods Based on EMD and EEMD and Their Applications[D]. Qinhuangdao: Yanshan University, 2015.
[13] ZHOU Y, TAO T, MEI X, et al. Feed-axis gearbox condition monitoring using built-in position sensors and EEMD method[J]. Robotics and Computer-Integrated Manufacturing, 2011, 27(4): 785-793 http://www.xueshufan.com/publication/2052675069
[14] 王玉静, 康守强, 张云, 等. 基于集合经验模态分解敏感固有模态函数选择算法的滚动轴承状态识别方法[J]. 电子与信息学报, 2014, 36(3): 595-600. WANG Yujing, KANG Shouqiang, ZHANG Yun, et al. Rolling bearing condition recognition method based on sensitive intrinsic mode function selection algorithm using ensemble empirical mode decomposition [J]. Journal of Electronics & Information Technology, 2014, 36(3): 595-600.
[15] 杨帆, 王鹏, 张宁超, 等. 一种基于小波变换的改进滤波算法及其在光谱去噪方面的应用[J]. 国外电子测量技术, 2020, 39(8): 98-104. YANG Fan, WANG Peng, ZHANG Ningchao, et al. An improved filtering algorithm based on wavelet transform and its application in spectral denoising [J]. Foreign Electronic Measurement Technology, 2020, 39(8): 98-104.
[16] 李亢, 杨绍清. 基于Savitzky-Golay算法的图像平滑去噪[J]. 数据采集与处理, 2010, 25(S1): 72-74. LI Kang, YANG Shaoqing. Image smoothing and denoising based on the Savitzky-Golay algorithm[J]. Data Acquisition and Processing, 2010, 25(S1): 72-74.
[17] 雷林平. 基于Savitzky-Golay算法的曲线平滑去噪[J]. 电脑与信息技术, 2014, 22(5): 30-31. LEI Linping. Curve smoothing and denoising based on the Savitzky-Golay algorithm [J]. Computer and Information Technology, 2014, 22(5): 30-31.
[18] 蔡天净, 唐瀚. Savitzky-Golay平滑滤波器的最小二乘拟合原理综述[J]. 数字通信, 2011, 38(1): 63-68, 82. CAI Tianjing, TANG Han. A review of the least squares fitting principle of the Savitzky-Golay smoothing filter[J]. Digital Communication, 2011, 38(1): 63-68, 82.
[19] 张林, 张志杰, 张华. 小波变换在压力传感器输出信号去噪中的应用[J]. 仪表技术与传感器, 2018(4): 10-13. ZHANG Lin, ZHANG Zhijie, ZHANG Hua. Application of wavelet transform in denoising of pressure sensor output signals [J]. Instrument Technology and Sensors, 2018(4): 10-13.
[20] 王志芳, 王书涛, 王贵川, 等. 基于小波优化EEMD的二氧化硫检测[J]. 计量学报, 2020, 41(6): 752-758. WANG Zhifang, WANG Shutao, WANG Guichuan, et al. Sulfur dioxide detection based on wavelet-optimized EEMD[J]. Acta Metrologica Sinica, 2020, 41(6): 752-758.
-
