扫描式微透镜阵列系统的角放大率特性研究

苏晓琴, 杨童, 周岩, 穆郁, 杨磊, 谢洪波

苏晓琴, 杨童, 周岩, 穆郁, 杨磊, 谢洪波. 扫描式微透镜阵列系统的角放大率特性研究[J]. 红外技术, 2024, 46(4): 392-399.
引用本文: 苏晓琴, 杨童, 周岩, 穆郁, 杨磊, 谢洪波. 扫描式微透镜阵列系统的角放大率特性研究[J]. 红外技术, 2024, 46(4): 392-399.
SU Xiaoqin, YANG Tong, ZHOU Yan, MU Yu, YANG Lei, XIE Hongbo. Characterizing the Angular Magnification of Scanning Microlens Array System[J]. Infrared Technology , 2024, 46(4): 392-399.
Citation: SU Xiaoqin, YANG Tong, ZHOU Yan, MU Yu, YANG Lei, XIE Hongbo. Characterizing the Angular Magnification of Scanning Microlens Array System[J]. Infrared Technology , 2024, 46(4): 392-399.

扫描式微透镜阵列系统的角放大率特性研究

基金项目:

基础加强计划重点基础研究项目 2020JCJQZD06600

详细信息
    作者简介:

    苏晓琴(1997-),女,硕士研究生,主要从事微透镜阵列扫描、光学设计方面的研究。E-mail:suxqjy@tju.edu.cn

    通讯作者:

    杨磊(1982-),男,博士,副教授,主要从事光学设计、光电检测与成像方面的研究。E-mail:yanglei@tju.edu.cn

  • 中图分类号: TN202

Characterizing the Angular Magnification of Scanning Microlens Array System

  • 摘要: 扫描式微透镜阵列系统通过微动扫描成像,能够有效解决小行程与大视场之间的矛盾。扫描式微透镜阵列一般采用开普勒式望远结构,通过镜片横向相对位移实现视场扫描。本文提出了一种基于开普勒式望远结构的四片式微透镜阵列,探究了微透镜阵列的角放大率对于3~5 μm波段的扫描式微透镜阵列系统的影响。当角放大率小于1时,经过串扰产生的杂散光较多,系统的能量利用率上限受到限制,导致衍射极限受到限制。角放大率越大,能量利用率上限越高,当角放大率从0.67×改变为0.83×,能量利用率可以从43%提升到69%。当角放大率大于1时,系统的能量利用率不再受到结构限制,在抑制串扰的条件下,优化得到角放大率为1.5×的结构。对其像质进行评价,各扫描视场RMS半径达到探测器像元尺寸,MTF达到0.6@17 lp/mm。角放大率作为表征微透镜阵列结构特点的参数,与系统能量利用率相关,从而影响像质,因此对于角放大率的分析与研究可为扫描式微透镜阵列系统的设计与实现提供依据。
    Abstract: Scanning microlens array systems can effectively resolve the contradiction between small strokes and large fields of view using micromotion scanning imaging. They generally adopt the Keplerian telescope structure and perform field-of-view scanning through the relative lateral displacement of the lenses. In this paper, we propose a four-piece microlens array based on the Keplerian telescope structure and evaluate the effect of the angular magnification of the microlens array on the scanning microlens array system in the 3-5 μm band. When the angular magnification is less than 1, more stray light is generated after crosstalk and the upper limit of the energy utilization of the system is limited, resulting in a restricted diffraction limit. Higher angular magnifications increase the upper limit of energy utilization. When the angular magnification is changed from 0.67× to 0.83×, the energy utilization increases from 43% to 69%. When the angular magnification is greater than 1, the energy utilization of the system is no longer limited by the structure, and the structure with an angular magnification of 1.5× is optimized under the condition of suppressing crosstalk. The results of the image quality evaluation are as follows: the RMS radius of each scanning field reaches the pixel size of the detector, and the MTF reaches 0.6@17l p/mm. As a parameter characterizing the structure of the microlens array, the angular magnification is related to the energy utilization of the system, which affects the image quality. Therefore, the analysis and study of angular magnification can provide a basis for the design and implementation of the scanning microlens array system.
  • 龋病是发病率最高的口腔疾病,多发生在牙釉质和牙本质上,是正常硬组织被酸蚀脱矿后形成的。现阶段常用的龋齿检测方法多是根据探针触碰的手感判断[1-2],或是使用X线片检测。然而探针触碰诊断法可能会产生一定的人为误差,X线片不易检测到还没有形成龋洞的龋损[3],并且存在较大的电离辐射,对人体有害。因此急需探索一种安全、灵敏度高的检测方法应用于龋齿诊断。

    太赫兹光谱成像技术因电离辐射小,检测灵敏度高等优势,使其在医学诊断领域具有广阔的应用前景[4-6]。尤其在口腔龋齿诊断方面,由于牙体硬组织的含水量较少,一定程度上可以消除水对THz波的吸收影响,使得该技术能更加方便地应用于龋齿检测。研究表明,利用太赫兹成像技术能够有效区分牙齿不同硬组织及龋损[7-9],但是所成图像普遍存在动态范围小、对比度低、边缘模糊、分辨率较差等问题,难以达到医学诊断的标准,利用合适的处理算法提高牙齿太赫兹图像质量的相关研究也鲜有报道。

    图像的梯度能够反映图像的边缘,纹理等显著变化的信息。借助梯度域的融合处理能将不同图像中的特征信息有效整合在一起,改善人眼视觉效果,在提高图像细节分辨率的同时,还能保证图像有一个较大的动态范围,是近年来图像融合技术研究的热点[10-13]

    本文以含牙本质龋的牙齿为主要研究对象,采用基于太赫兹时域光谱技术的反射式扫描成像方法,对含有牙本质龋齿的切片样品进行了成像检测,并采用基于小波梯度域重建的融合方法,将不同频率参数所成的图像上细节清晰的区域融合在一起,从而获得一幅动态范围大、边缘细节清晰,牙釉质、牙本质和本质龋区分更明显的龋齿太赫兹图像。

    本实验选取经过人工生物龋化处理后含有牙本质龋的牙齿样品,用慢速切割机和水砂纸将其打磨成厚度约为0.5 mm的薄片并放入4℃生理盐水中保存。图 1的(a)、(b)、(c)所示为切片样品的光学照片,牙齿上边较为透明的部分为牙釉质,中间呈乳白色部分为牙本质,下边外侧呈透明状的部分为牙骨质,牙本质龋主要分布在牙本质上,呈棕黑色状,如图中箭头位置所示。其中,01、02、03号样品大小依次约为15 mm×12 mm,13 mm×11 mm,15 mm×13 mm,牙本质龋面积依次约为3 mm×3mm,2 mm×6 mm,2 mm×5 mm。实验前,将牙齿样品取出于室温下自然干燥2 h后,再于干燥环境下进行扫描成像实验。

    图  1  龋齿样品可见光照片
    Figure  1.  Visible light photograph of caries samples

    使用德国Menlo Systems公司生产的太赫兹时域光谱系统TeraSmart,搭配二维平移台构成反射式扫描成像系统,其原理示意图如图 2所示。

    图  2  反射式太赫兹时域光谱成像系统原理示意图
    Figure  2.  Schematic diagram of the THz TDS system in the reflection mode

    系统的快速扫描范围设置为60 ps,时间分辨率为0.1 ps。在实验过程中,样品被平整地固定在一块光滑平整的金属片上,并将金属片固定在二维平移台的载物支架上。设置平移台的XY方向上扫描步径为0.1 mm。样品每移动一个点位,即可获得一个采样点的太赫兹时域信号。

    图 3显示了样品牙釉质、牙本质和牙本质龋表面的平均太赫兹时域波形及其频谱。由图可以看出,牙本质龋与牙釉质和牙本质之间存在较为明显的区分。在时域波形中,牙釉质和牙本质的信号近似,难以区分。在频谱信号中,三者信号强度在0.6 THz~1.4 THz范围内存在一定的区分度。因此我们将扫描的原始数据进行傅里叶变换,以频域信号强度作为参数重构龋齿样品的太赫兹光谱图像。

    图  3  牙本质、牙本质龋、牙釉质表面的平均太赫兹时域波形(左)及频谱(右)
    Figure  3.  Mean terahertz time domain waveform(left) and spectrum(right) of surfaces of dentin, caries and enamel

    低频率的太赫兹波由于波长大,图像的分辨率会受到限制,图像较为模糊,而高频率的太赫兹波所成的太赫兹图像会有更高的空间分辨率,因此在选取成像频率时,我们选取较高的频率所对应的信号强度重构图像。样品成像结果如图 4(a)~(i)所示。太赫兹图像中样品不同区域之间的对比度是由入射太赫兹光束以不同比例吸收造成的,其中高吸收区域呈现深色。图中,牙本质龋的底层轮廓部分呈现出比周围更深的颜色,中上部分颜色较浅,是因为牙本质龋底层因矿物质沉积,导致密度变大,对太赫兹吸收更高。在部分图像上,牙釉质(较浅)和牙本质(较深)也有一定的区分度。这些组织在太赫兹图像上的存在的位置与可见光照片显示的位置相似。

    图  4  01~03号样品反射式太赫兹光谱成像结果
    Figure  4.  Reflection terahertz spectral images of sample No.01-03

    然而通过频谱重构的太赫兹图像整体动态范围较小,且不同频率参数所得的图像存在局部模糊不清的问题。例如01号样品的0.996 THz成像在左上角的牙釉质与牙本质边界区分不够明显;1.244 THz成像的右侧部分牙本质区域与牙釉质的边界区分不明显;1.311 THz成像牙釉质、牙本质以及牙本质龋的区分度较好,但在右侧牙齿边界处存在明显的伪影。02号样品的0.995 THz成像中,牙釉质和牙本质的边界较为明显,但在牙本质龋的上边缘存在伪影;1.147 THz成像的左侧边界模糊不清;1.375 THz成像右侧牙釉质边缘存在伪影。03号样品0.964THz成像左上角牙釉质处模糊不清;1.030 THz成像牙釉质和牙本质区分较为明显,中间牙釉质和本质龋上边界区域较为模糊;1.344 THz成像轮廓细节清晰,但牙釉质和牙本质区分不明显。

    图像中模糊不清的区域梯度值一般比较小,而区分度高、细节信息丰富的区域梯度值一般较大。因此,可将不同图像中梯度幅值较大的区域融合在一起,从而获得一幅动态范围大、边缘细节清晰,牙釉质、牙本质和牙本质龋区分度较好的龋齿太赫兹图像。本文首次将基于小波梯度域重建的融合方法运用到太赫兹图像的优化处理中。以3幅待融合的太赫兹图像为例阐述该图像融合方法,其算法流程框图如图 5所示,具体过程如下[10-13]

    图  5  Haar小波梯度域重建融合算法流程
    Figure  5.  Flow chart of Haar wavelet gradient domain reconstruction fusion algorithm

    1)对输入的3幅待融合图像进行XY方向上的梯度计算,获得图像上每个像素点位置的梯度幅值。图像梯度可表示为:

    $$ {\mathit{\Phi}} _n^x\left( {x, y} \right) = {I_n}\left( {x + 1, y} \right) - {I_n}\left( {x, y} \right) $$ (1)
    $$ {\mathit{\Phi}} _n^y\left( {x, y} \right) = {I_n}\left( {x, y + 1} \right) - {I_n}\left( {x, y} \right) $$ (2)

    式中:ΦnxΦny分别代表X方向和Y方向的梯度,梯度幅值大小则可定义为:

    $$ {H_n}\left( {x, y} \right) = \sqrt {{\mathit{\Phi}} _n^x{{\left( {x, y} \right)}^2} + {\mathit{\Phi}} _n^y{{\left( {x, y} \right)}^2}} $$ (3)

    选取3幅图像中同一点(x, y)处梯度幅值的最大值作为融合后图像的梯度幅值,同时得到融合后图像每一点处的融合梯度分量,进而获得图像在XY方向的梯度融合图像。此时图像的融合梯度可表示为:

    $$ \mathit{\boldsymbol{ \boldsymbol{\varPhi} }}=[{\mathit{\Phi}}_{ }^{x}, {\mathit{\Phi}}_{ }^{y}]^{{\rm{T}}}$$ (4)

    2)在获得XY方向的梯度融合图像后,为了真实还原图像的细节,需要从梯度域上进行重建。采用Haar小波,先对融合后的X方向和Y方向梯度数据进行逐级分解,获得各级Haar小波分解系数,然后对这些系数进行重建。

    融合梯度Φ和最终融合图像I的关系可表示为:

    $$ \mathit{\boldsymbol{\nabla}}I=\mathit{\boldsymbol{ \boldsymbol{\varPhi} }}$$ (5)

    式中:$ \mathit{\boldsymbol{\nabla}} {\text{ = }}{\left[ {{{\text{d}} \mathord{\left/ {\vphantom {{\text{d}} {{\rm{d}}x}}} \right. } {{\rm{d}}x}}, {{\rm{d}} / {{\rm{d}}y}}} \right]^{\rm{T}}} $。由于X方向和Y方向融合梯度ΦxΦy是由3幅图像经过组合处理所得,不满足保守向量场的条件,所以可将其转化为求解泊松方程,即:

    $$ \mathit{\boldsymbol{\nabla}}_{ }^{2}I=\mathit{\boldsymbol{\nabla}}_{ }^{{\rm{T}}}\mathit{\boldsymbol{ \boldsymbol{\varPhi} }}$$ (6)

    在重建时使用Sevcenco[11]等人提出的迭代泊松方程求解器,从而消除梯度受损带来的影响。迭代泊松方程求解器公式为:

    $$ \begin{array}{l} I\left( {k + 1} \right) = I\left( k \right) - 0.25 \times \hfill \\ \left( {\left[ {\begin{array}{*{20}{c}} { - 1}&0&{ - 1} \\ 0&4&0 \\ { - 1}&0&{ - 1} \end{array}} \right] \otimes I\left( k \right)} \right.\left. { + \left[ {\begin{array}{*{20}{c}} 1&{ - 1} \\ 1&{ - 1} \end{array}} \right] \otimes {{\mathit{\Phi}} ^x}\left( k \right){\text{ + }}\left[ {\begin{array}{*{20}{c}} 1&1 \\ { - 1}&{ - 1} \end{array}} \right] \otimes {{\mathit{\Phi}} ^y}\left( k \right)} \right) \hfill \\ \end{array} $$ (7)

    式中:k为迭代次数;⊗表示二维卷积。

    3)采用类似Gamma校正的非线性映射将重建的图像强度校正在标准范围内,输出最终融合后的图像。重建后的图像会存在一些像素点的强度超出标准范围的情况,这是因为融合梯度是通过合并多幅图像的梯度得到的,相邻梯度值之间差异较大,导致重建图像具有高动态范围。映射公式为:

    $$ I\left( {i, j} \right) = {\left( {\frac{{I\left( {i, j} \right) - {{\min }_{i, j}}I\left( {i, j} \right)}}{{{{\max }_{i, j}}I\left( {i, j} \right) - {{\min }_{i, j}}I\left( {i, j} \right)}}} \right)^\gamma } \times {R_C} + L $$ (8)

    式中:γ=ln(RC)/ln(RI),RI表示经过小波梯度域重建所得图像的强度动态范围。RC表示重建图像灰度的最大值和最小值的差值,选取H=255,L=0,则RC=255。

    经小波梯度域重建融合算法处理后,结果如图 6(a)~(c)所示。从融合图像上可以看出,图像整体动态范围获得明显提升,牙釉质、牙本质以及牙本质龋之间的区分效果更加显著,尤其是颜色较深的龋齿区域(如图 6红色箭头位置所示)与周围组织间的对比度更高,检测效果更好。图像中边缘以及较为模糊的细节位置也都得到改善,变得更加清晰,伪影得到明显消除。

    图  6  01-03样品图像融合结果
    Figure  6.  Image fusion results of sample 01-03

    为了验证小波梯度域重建融合算法的客观效果,采用图像信息熵、平均梯度以及对比度作为图像质量的评价指标[14-15]。信息熵(information entropy, IE)反映了一幅图像里信息量的多少。平均梯度(average gradient, AG)能够反映图像的清晰程度,同时还能反映出图像中微小细节和纹理特征。对比度(contrast, CON)和图像的动态范围有很大关系,反映了图像由黑到白的渐变层次。

    表 1给出了3个样品的太赫兹图像融合前后的各项评价指标。从对比结果可以看出,样品融合后图像的3项评价指标计算值都大于融合前图像的计算值。其中,IE值的提高,说明融合后图像上样品的缺失信息得到了补充,信息含量更加丰富。AG值的提高说明了融合后图像的边缘纹理更加清晰,样品整体轮廓以及各组织之间的区分度更加明显。CON值的提高说明了融合后图像的动态范围得到明显提升,更有层次感,视觉效果更好。

    表  1  龋齿样品的融合前后太赫兹图像评价指标对比
    Table  1.  Terahertz image evaluation index comparison of caries samples before and after fusion
    Sample Image IE AG CON
    01 0.996THz 6.1947 0.0136 12.3335
    1.244THz 6.5509 0.0215 27.3449
    1.311THz 6.2496 0.0178 21.4012
    Fusion image 7.0893 0.0266 35.4942
    02 0.995THz 6.9376 0.0223 31.0891
    1.147THz 7.1184 0.0249 36.5763
    1.375THz 6.7764 0.0264 41.5308
    Fusion image 7.4126 0.0319 50.7427
    03 0.964THz 7.1886 0.0232 29.7532
    1.030THz 7.1353 0.0206 24.6868
    1.344THz 7.0889 0.0280 42.8916
    Fusion image 7.6641 0.0399 73.7251
    下载: 导出CSV
    | 显示表格

    本文采用基于太赫兹时域光谱技术的反射式扫描成像方法,对含有牙本质龋齿的切片样品进行了光谱成像检测,并首次将基于小波梯度域重建的图像融合方法运用在太赫兹图像的后期处理中,将多幅图像上梯度幅值较大的区域融合在一幅图上,使得融合后图像的信息熵、平均梯度以及对比度得到了明显提升,解决了单一频率下的龋齿太赫兹图像动态范围小、对比度差,边缘细节模糊不清,牙釉质、牙本质的区分度不明显等问题,提高了龋齿太赫兹图像质量。本文的研究结果也为太赫兹医学图像的优化处理提供了一种新的思路。

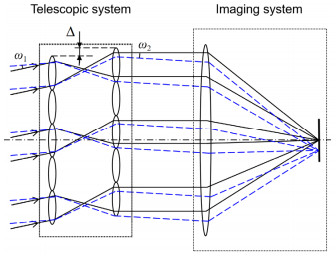

  • 图  1   扫描式微透镜阵列系统成像原理

    Figure  1.   Imaging schematic of scanning microlens array system

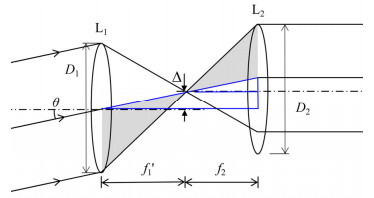

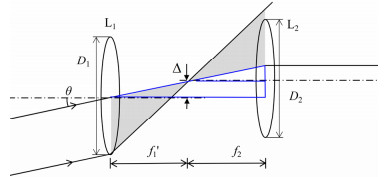

    图  2   串扰光线产生原理

    Figure  2.   The principle of crosstalk light generation

    图  3   焦距f1'≥f2'的结构

    Figure  3.   Structure with focal length f1'≥f2'

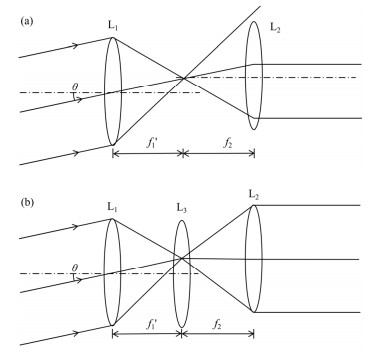

    图  4   大视场光路图:(a) 加入场镜前;(b) 加入场镜后

    Figure  4.   Large field of view optical path diagram: (a) Before adding field lens; (b) After adding the field lens

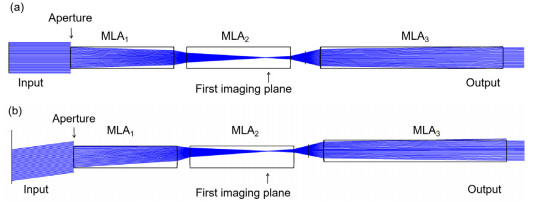

    图  5   MLA三片式结构。(a) θ=0°; (b) θ=10°

    Figure  5.   MLA three-piece structure. (a) θ=0°; (b) θ=10°

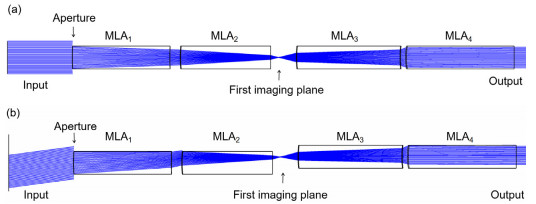

    图  6   MLA四片式结构。(a) θ=0°; (b) θ=10°

    Figure  6.   MLA four-piece structure. (a) θ=0°; (b) θ=10°

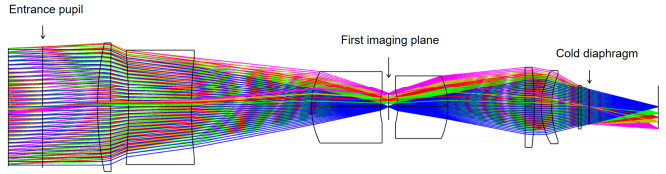

    图  7   红外物镜结构

    Figure  7.   Infrared objective structure

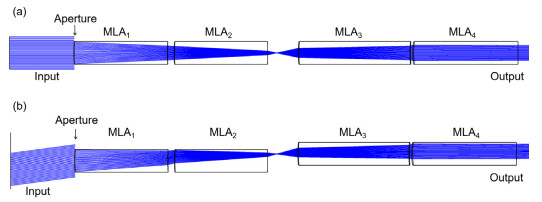

    图  8   后光阑结构。(a) θ=0°; (b) θ=10°

    Figure  8.   Rear aperture structure. (a) θ=0°; (b) θ=10°

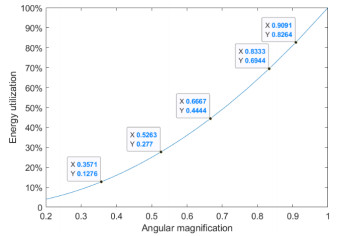

    图  9   能量利用率与角放大率的关系

    Figure  9.   Relationship between energy utilization and angular magnification

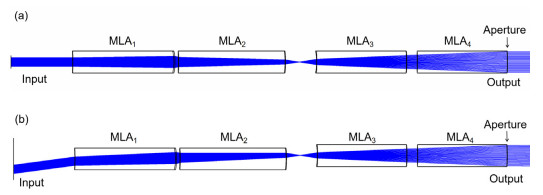

    图  10   前光阑结构。(a) θ=0°; (b) θ=10°

    Figure  10.   Front diaphragm structure. (a) θ= 0°; (b) θ=10°

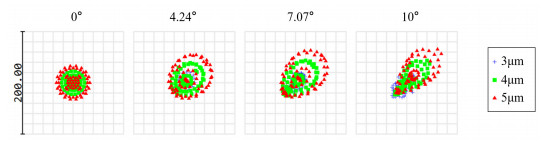

    图  11   角放大率1.5×结构的点列图

    Figure  11.   Spot diagram of a structure with an angular magnification of 1.5×

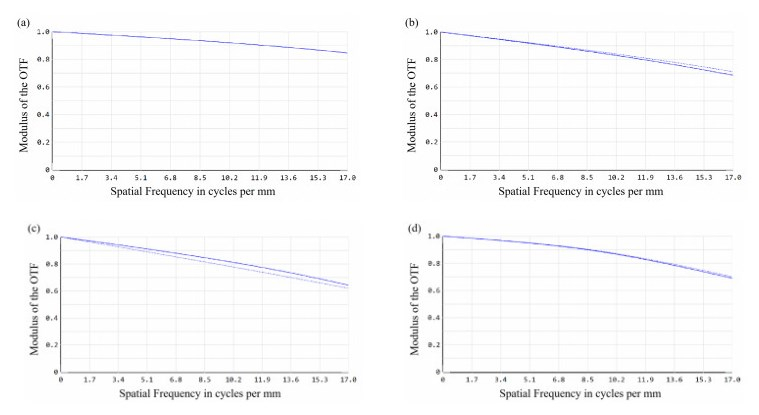

    图  12   各扫描视场的惠更斯MTF。(a) θ=0°; (b) θ=4.24°; (c) θ=7.07°; (d) θ=10°

    Figure  12.   Huygens MTF for each scanning field of view. (a) θ=0°; (b) θ=4.24°; (c) θ=7.07°; (d) θ=10°

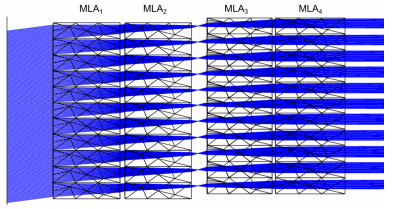

    图  13   微透镜阵列大视场光路

    Figure  13.   Large field of view optical path of microlens array

    表  1   系统参数

    Table  1   System parameters

    System parameters Value
    Waveband 3−5 μm
    Scan field of view ±10°
    Total clear aperture 35 mm
    Unit clear aperture 0.7 mm
    Detector size 9.6 mm×7.68 mm
    Resolution 320×256
    F # 2
